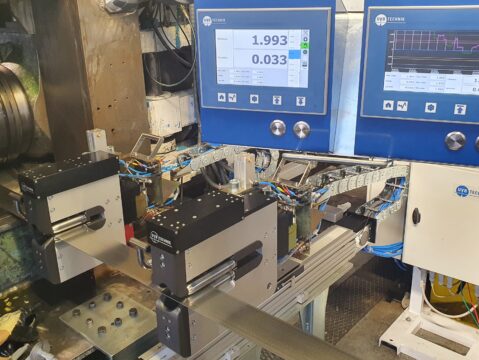

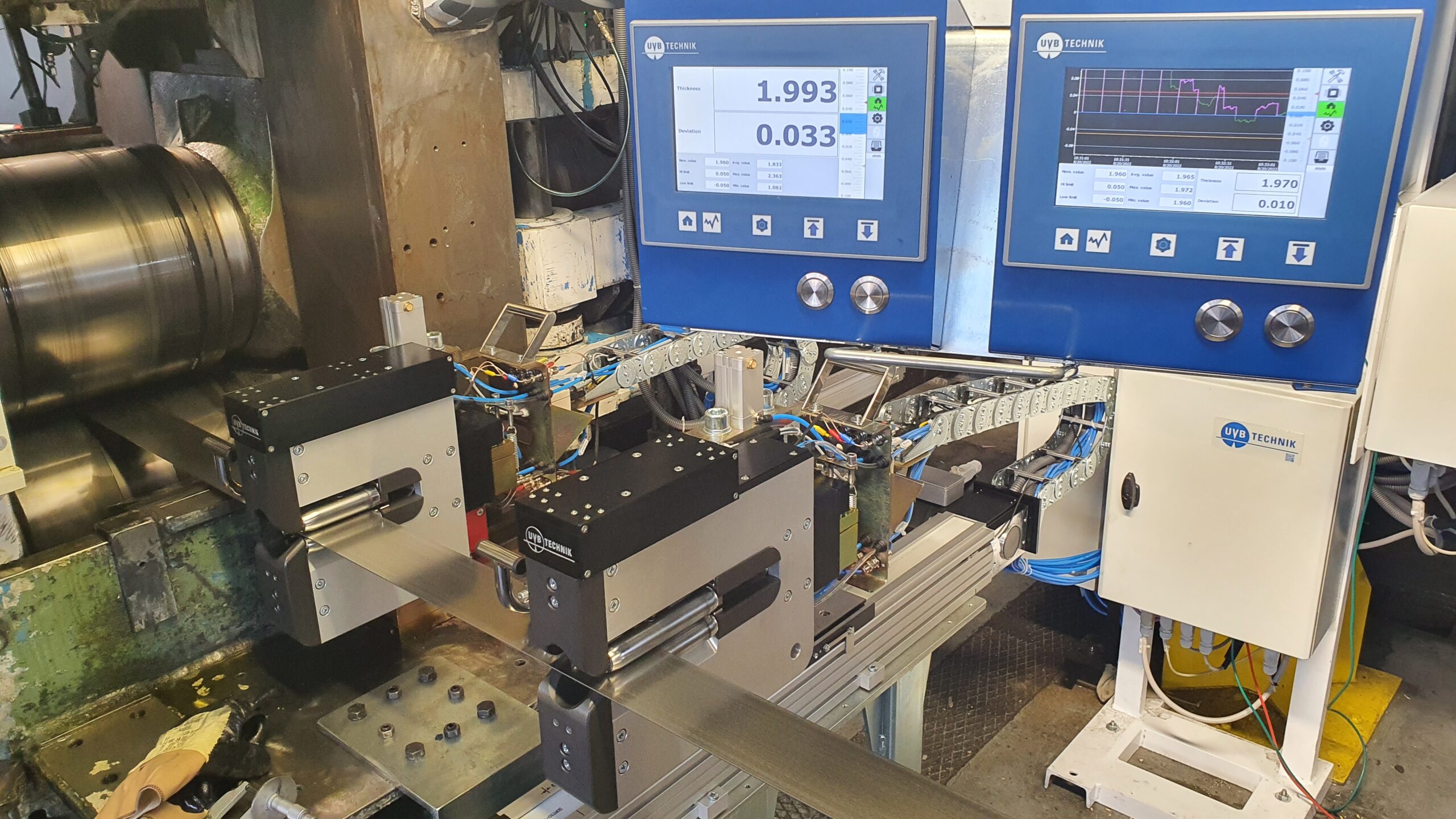

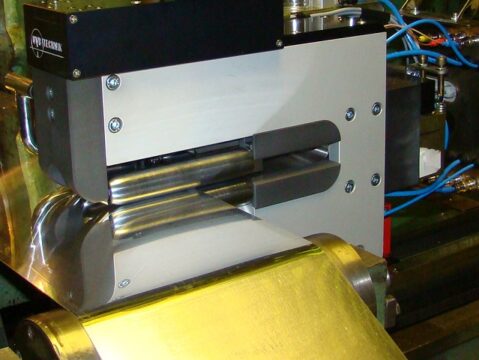

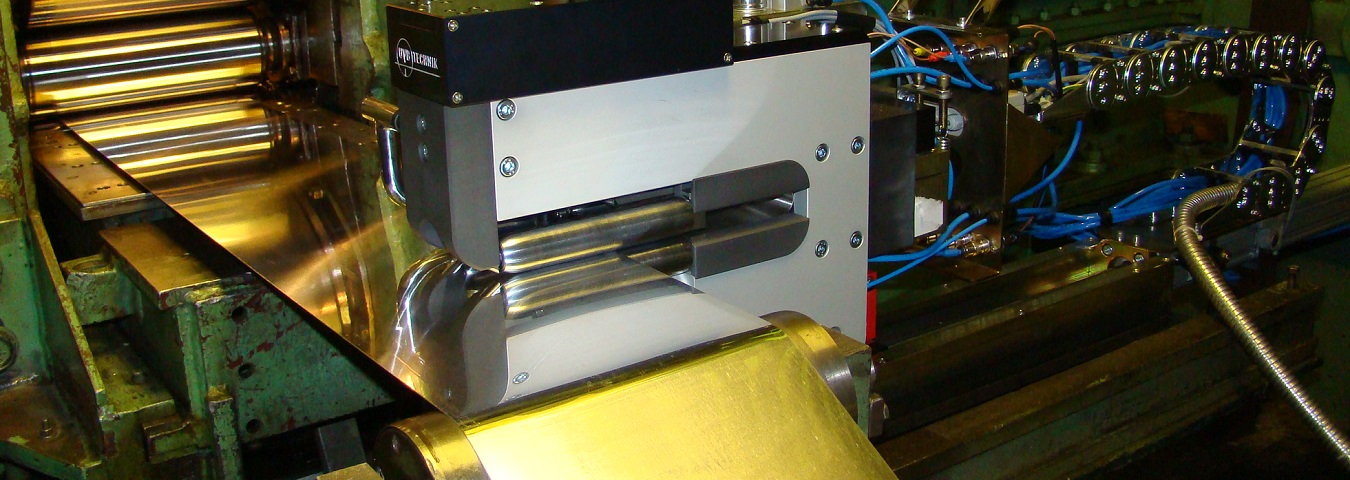

MTP — Континуальный измеритель толщины ленты с ручным приводом
Измеритель предназначен для точного контактного непрерывного измерения толщины металлических и неметаллических широких лент с высокой устойчивостью в тяжелых условиях работы, особенно на холоднокатальных станах. Типы: MTP-1301, MTP-2001, MTP-3001 (в соответствии с глубиной измерения)
Описание оборудования
В высокопрочных контактных датчиках используется запатентованная микроволновая технология без электронных компонентов, катушек и ферритов. Датчики являются абсолютными, очень стабильными, с линейностью < 0,01% и разрешением 0,1 мкм. Поэтому измерительные приборы не нуждаются в обнулении до/после, которое обычно является источником очень неточных измерений при обнулении с загрязнением между контактами. Благодаря охлаждению датчиков и контактов через корпус датчика, толщину ленты можно измерять при температуре 250°C с температурной зависимостью ≤ 1 мкм/200°C без необходимости нагрева измерительной головки. Измерительные контакты из спеченного алмаза обычно служат десятилетиями без замены даже в суровых условиях эксплуатации.
Перемещение измерителя в рабочее положение осуществляется вручную. Алмазные сенсорные контакты, находящиеся в постоянном соприкосновении с измеряемой лентой, разработаны таким образом, чтобы не повреждать поверхность материала и иметь длительный срок службы. Пневматическое прижатие контактов к ленте можно плавно регулировать.
Измеритель непрерывного действия сконструирован, как абсолютный измеритель без необходимости механической регулировки в соответствии с номинальной толщиной измеряемой ленты и может также использоваться для точной калибровки других (напр., бесконтактных) измерителей непосредственно в процессе производства благодаря возможности абсолютного измерения особенно на холоднокатальных станах.
ВЫЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО ДАЁТ ВОЗМОЖНОСТЬ
- цифровое отображение толщины на 7″ сенсорном экране
- аналоговое изображение отклонения от установленной номинальной толщины
- ввод и контроль нижнего и верхнего пределов
- цифровая калибровка измерителя
- подключение модулей расширения
ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ
- абсолютная цифровая индикация измеряемой толщины
- независимость от типа измеряемого материала
- отсутствие предварительной настройки головки на номинальную толщину
- простота эксплуатации
- 5-летняя гарантия на алмазный контакт
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | MTP-1301; 2001; 3001 |
|---|---|
| дифференциация | 0,001 мм |
| толщина ленты (диапазон) | 0,03 - 9 мм (20 мм) |
| макс.погрешность при измерении толщины в пределах | ≤ 1 мкм; ≤ 2 мкм (> 2 мм) |
| макс.глубина измерения от края ленты | 130 мм; 210 мм; 310 мм |
| макс. скорость ленты | 900 м/мин |
Сенсорный экран HMI
- цифровой дисплей с графическим изображением показывает абсолютную толщину и отклонения с гистограммой
- график показывает значение за последние 2 минуты
- установка номинального значения и пределов или выбор из последних предустановленных значений
- простая калибровка и сервисное меню с диагностикой
- выбираемое разрешение 1 мкм — 0,1 мкм — 0,01 мил
- четкая информация о состоянии для технического обслуживания
- автоматическая передача настроек в/из SPC-системы или в вышестоящий PLC
- удаленная поддержка через Интернет с помощью промышленного шлюза или общего ПК
