STM — Система измерения планшетности — Shapemeter

Основное описание оборудования

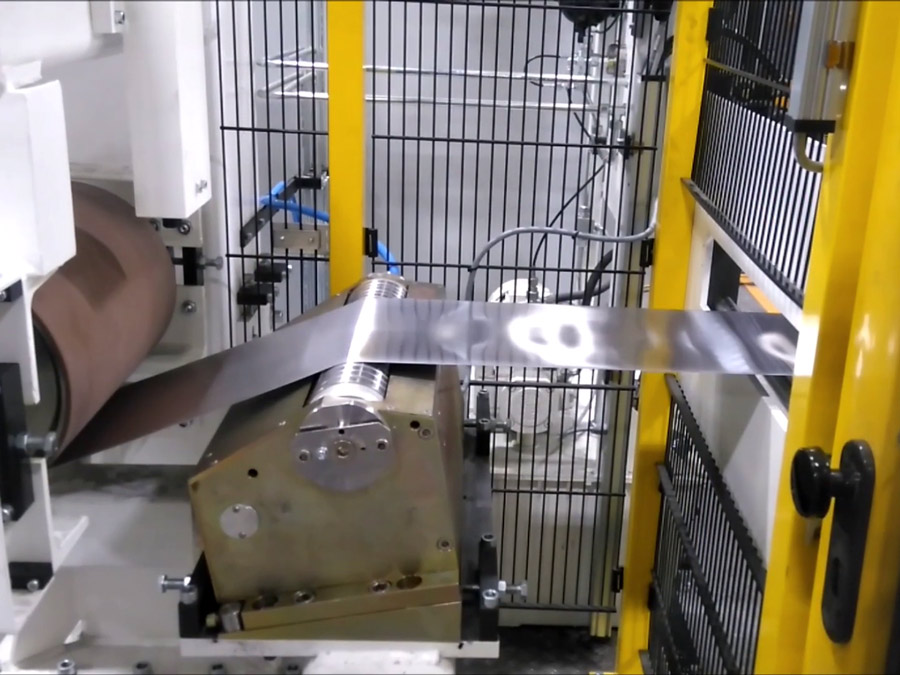

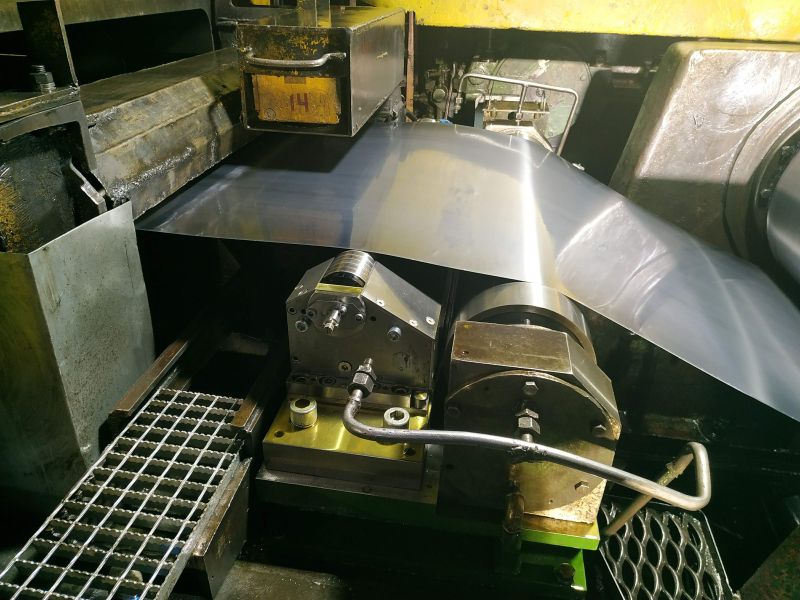

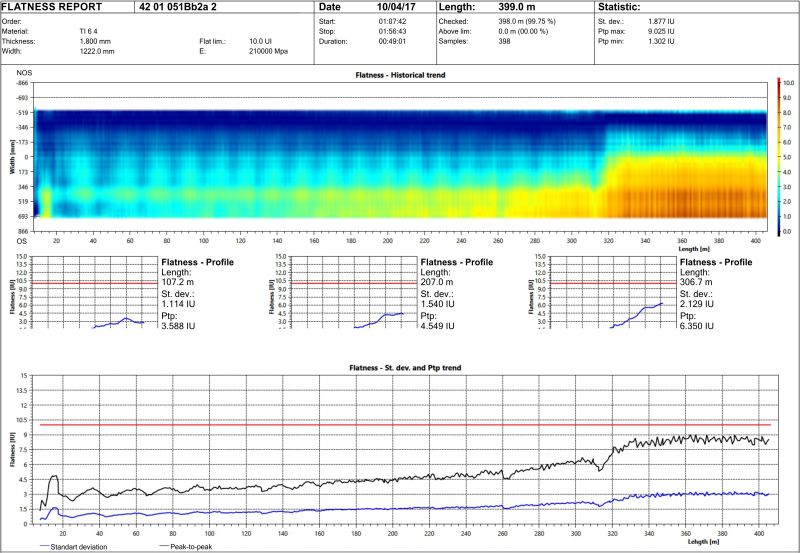

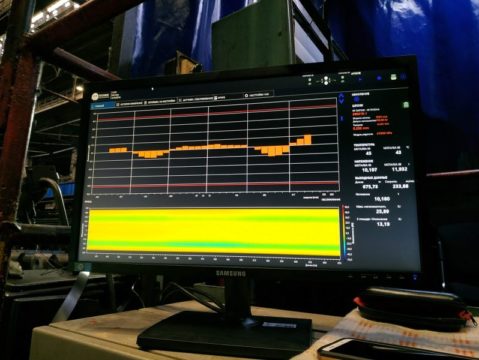

Секционный измеритель натяжения ленты предназначен для контроля и регулирования планшетности металлической ленты на станах холодной прокатки. Принцип оценки планшетности основан на измерении сил давления (прижимной силы) металлической ленты в нескольких чувствительных зонах, составляющих измерительный вал. Лента проходит через данный измерительный вал под постоянным углом от 5° до 10°. Цифровой блок изображает измеренную плоскостность и натяжение по ширине ленты в режиме реального времени на мониторе в виде столбчатой диаграммы и плоского графического изображения.

Данное оборудование было разработано и реализовано при финансовой поддержке, предоставленной Министерством промышленности и торговли.

Дефекты, возникающие в процессе прокатки

Преимущества оборудования
• отображение плоскостности в I (единица измерения плоскостности ленты)
• измерение натяжения в ньютонах H (N)
• измерение распределения натяжения и плоскостности от нулевой скорости ленты
• измерение общей силы натяжения ленты
• отсутствие следов на ленте благодаря малому углу изгиба
• доступное по цене измерительное оборудование
• простая конструкция для технического обслуживания и калибровки

Функции

• изготовленный на заказ измерительный валик с чувствительными измерительными зонами
• промышленный ПК с программным обеспечением для визуализации и архивирования
• вывод данных: PROFIBUS или по требованию заказчика
• Возможна версия OEM без промышленного ПК
