STM – Planheitsmessrolle
Planheitsmessrolle - Metallband-Ebenheitsmesssystem - Abschnittsband-Spannungsmessgerät - Shapemeter-Rolle (Formrolle, Messrolle). Typ: STM
Produktbeschreibung

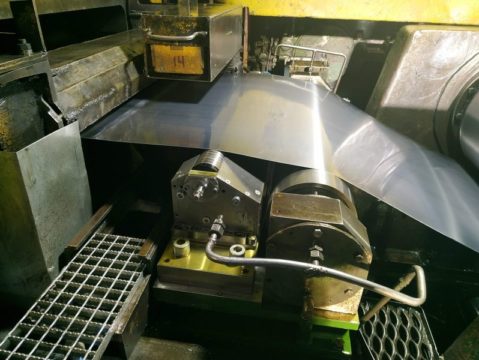

Die Planheitsmessrolle ist für die Bewertung der Ebenheit von Metallbändern in Kaltwalzwerken bestimmt. Das Prinzip der Planheitsbewertung basiert auf der Messung der Druckkräfte eines Metallbandes in den mehreren Zonen des Messwalzens. Über eine Zwischenwalze wird das zu messende Band mit einem konstanten Winkel von 5° bis 10° auf die Messwalze geführt. Eine Anzeigegrafik zeigt die Verteilung von Ebenheit und Zugspannung über die Breite des Bandes mittels Säulendiagrammen und deren Verlauf über die Länge des gemessenen Bandes.
Defekte, die während des Walzprozesses auftreten
Vorteile
- Anzeige Planheit in I-units
- Anzeige der Streifenspannungsverteilung in Newton
- Messen der Ebenheit und der Ausbreitung der Zugkraft von der Geschwindigkeit Null
- Messung der Gesamtzugkraft des Bandes
- Keine Markierung auf dem Streifen dank kleinem Biegewinkel 5 ° -10 °
- Preisgünstige Messeinrichtung
- Einfache Konstruktion erleichtert die Wartung und Kalibrierung
Funktionen
- Maßgeschneiderte Messwalze mit empfindlichen Messzonen

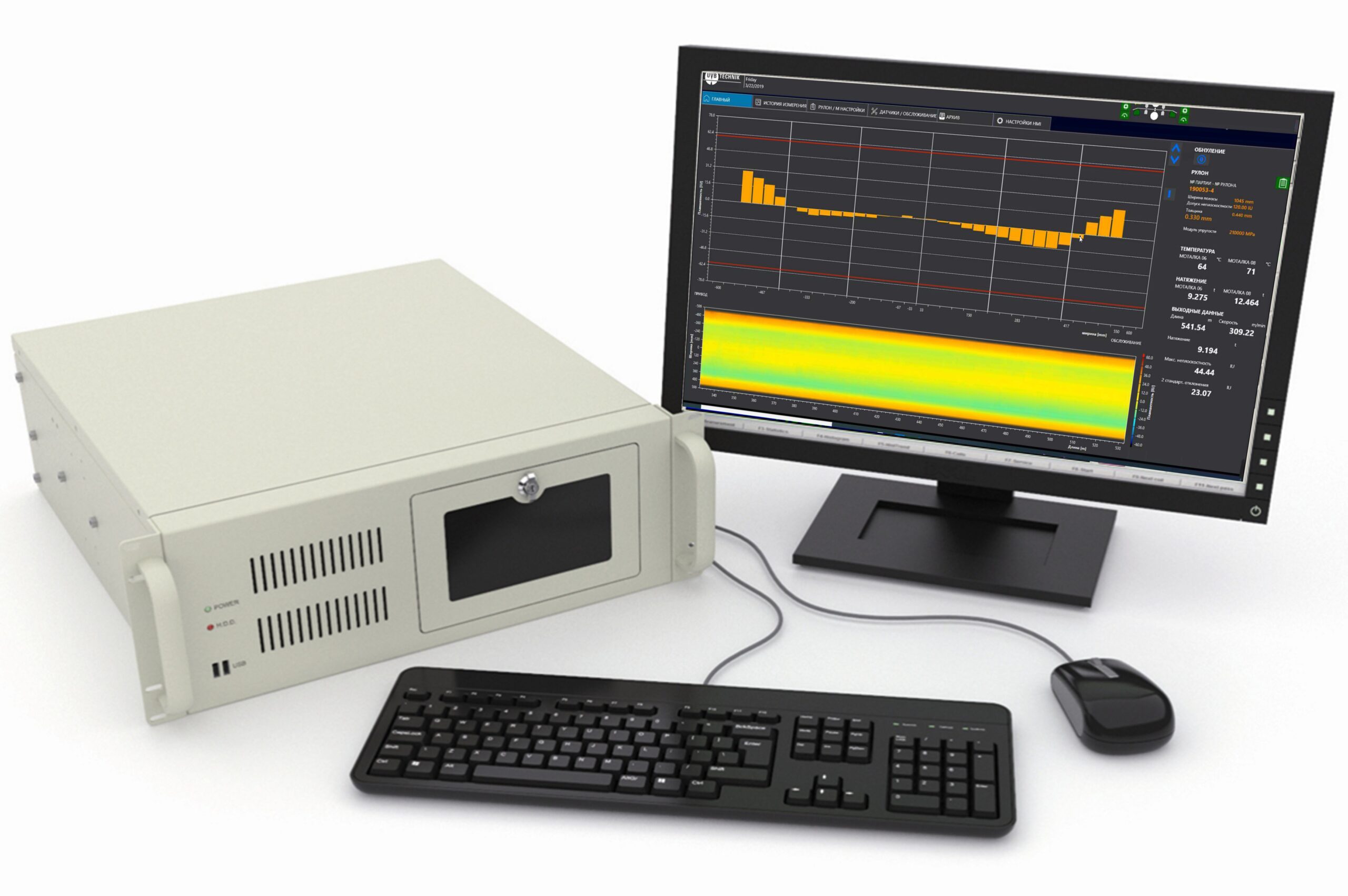

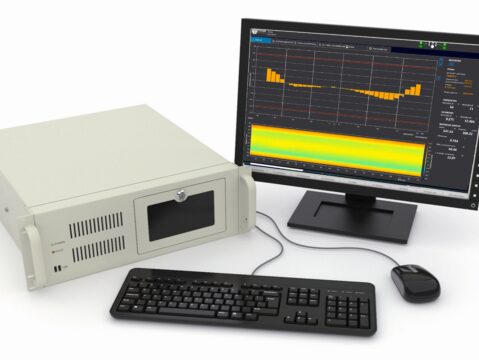

- Industrie–PC mit Visualisierungs– und Archivierungssoftware
- Datenausgabe: PROFIBUS oder nach Kundenwunsch
- OEM–Version ohne Industrie–PC möglich
Technische Daten
| Parameter | Wert |
|---|---|
| Messfehler | <0,15% of full range |
| Bandtemperatur max. | Max. 250 °C (482 °F) |
| Breite jeder einzelnen Zone | 33.5 mm |
| Härte der äußeren Messringe | bis zu 60 - 65 HRC |
| Max. Bandgeschwindigkeit | 2000 m/min |
| Empfohlener Gurteinstellungswinkel | 5° - 10° |
| Reaktionsgeschwindigkeit | 50 ms |
| Modul für serielle Datenausgabe | Profinet (Profibus Profibus oder auf Anfrage) |
| Analoge Ausgänge zur Regelung der AFC | ± 20 mA (± 10 V, 0-20 mA, 4-20 mA) |
| Angezeigte Einheiten | N, I-Units |
| Oberfläche des Messrings | Edelstahl, PEEK-Material oder andere je nach Anwendung |
