MTP – Kontinuální měřič tloušťky pásu s ručním naváděním
Měřič je určen pro přesné kontaktní kontinuální měření tloušťky širokých pásů s vysokou odolností pro těžké pracovní podmínky, zejména ve válcovnách za studena. Typy: MTP-1301, MTP-2001, MTP-3001 (dle hloubky měření)
ZÁKLADNÍ POPIS PRODUKTU
Ve velmi odolných kontaktních snímačích je použita vlastní mikrovlnná technologie bez elektronických součástek, cívek a feritů. Snímače jsou absolutní, velmi stabilní, s linearitou < 0,01% a rozlišením 0,1 µm. Měřiče proto nepotřebují nulování před/po měření, což bývá zdrojem velmi nepřesného měření, pokud je vynulováno s nečistotou mezi doteky. Díky chlazení snímačů a doteků skrz tělo snímače lze měřit tloušťku pásu při teplotách 250°C s teplotní závislostí ≤ 1 µm/200°C bez nutnosti vyhřívání měřicí hlavice. Měřicí doteky ze slinutého diamatu jsou obvykle používány desítky let bez výměny i v těžkých pracovních podmínkách.
Nasouvání měřiče do pracovní polohy je prováděno ručně. Diamantové doteky, které jsou trvale ve styku s měřeným pásem, jsou konstruovány tak, že materiál vzhledově nepoškozují a mají dlouhou životnost. Pneumatický přítlak doteků na pás je možno plynule regulovat.
Kontinuální měřič je koncipován jako absolutní měřidlo bez nutnosti mechanického dostavování na nominální tloušťku měřeného pásu a lze jej pro svou schopnost absolutního měření použít také pro přesnou kalibraci jiných (např. bezdotykových) měřičů přímo při výrobním procesu ve válcovnách za studena.
Vyhodnocovací jednotka umožňuje
- digitální zobrazení tloušťky na 7″ dotykovém displeji
- analogové zobrazování odchylky od nastavené nominální tloušťky
- zadávání a hlídání dolních a horních mezí
- digitální kalibraci měřiče
- připojení rozšiřovacích modulů
Výhody
- absolutní digitální zobrazování měřené tloušťky
- nezávislost na typu měřeného materiálu
- žádné přednastavování hlavice na nominální tloušťku
- jednoduchá obsluha
- 5 let záruka na diamantové doteky
Základní technické údaje
| Parametr | MTP-1301; 2001; 3001 |
|---|---|
| Rozlišení | 0.001 mm |
| Tloušťka pásu (rozsah) | 0.03 až 9 mm (20 mm) |
| Max. chyba měření tloušťky | ≤ 1 µm; ≤ 2 µm (> 2 mm) |
| Max. hloubka měření od kraje pásu | ≤ 130 mm; ≤ 210 mm; ≤ 310 mm |
| Maximální rychlost pásu | 900 m/min |

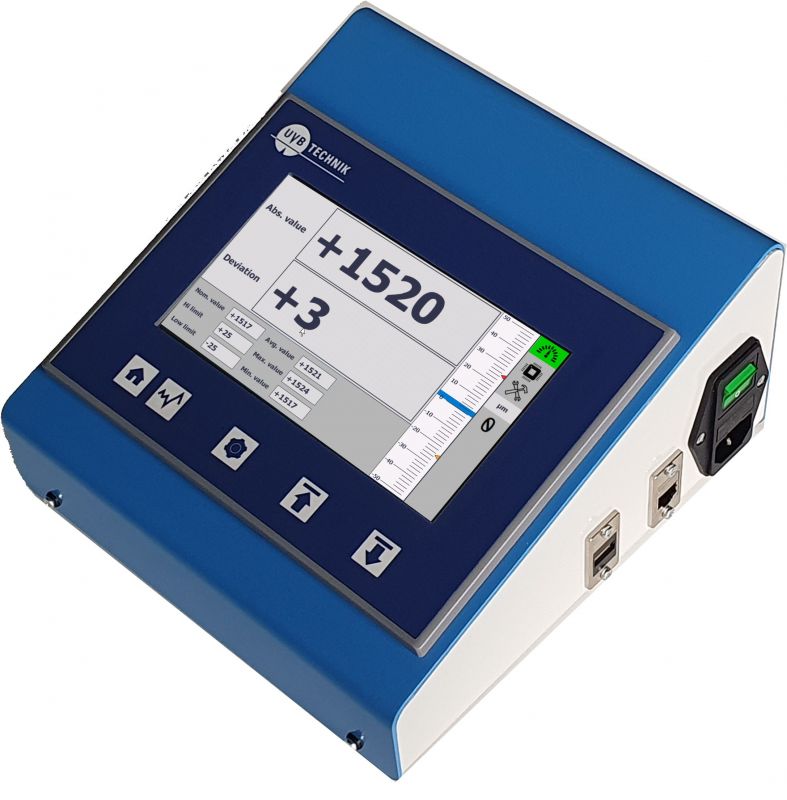

HMI dotykový displej
- Digitální zobrazení absolutní tloušťky a odchylky se sloupcovým grafem
- Poslední 2 minuty průběhu tloušťky a sloupcový graf
- Nastavení nominální hodnoty a limitů nebo výběr z posledních přednastavených hodnot
- Jednoduchá kalibrace a servisní menu s diagnostikou
- Volitelné rozlišení 1 µm – 0,1 µm – 0,01 mil
- Přehledné stavové informace pro údržbu
- Automatický přenos nastavení do/ze systému SPC popř. nadřazeného PLC
- Vzdálená podpora přes internet pomocí průmyslové brány nebo sdíleného PC
Doplňkové příslušenství
- Modul sériového výstupu dat (PROFINET, PROFIBUS,…)
- Průmyslové PC se statistickým zpracováním PP-VISUAL
