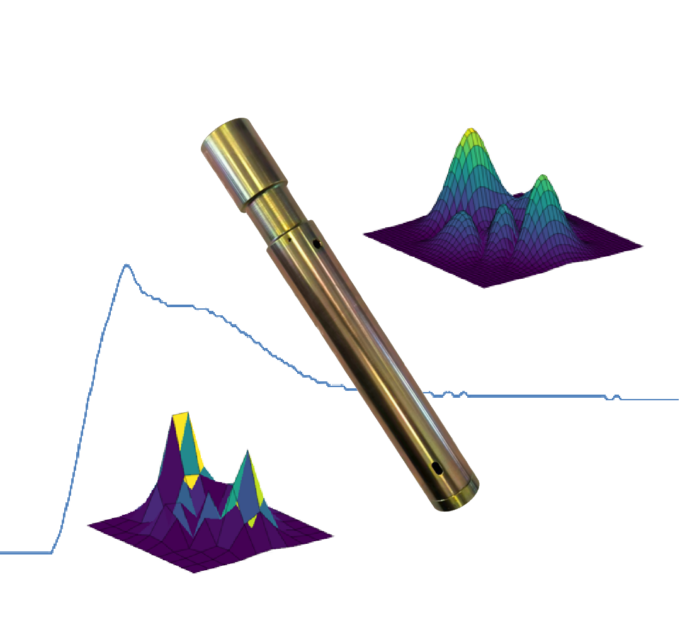

SCP – Умный прижимной штифт с измерением силы зажима пресса

ОПИСАНИЕ ИЗДЕЛИЯ

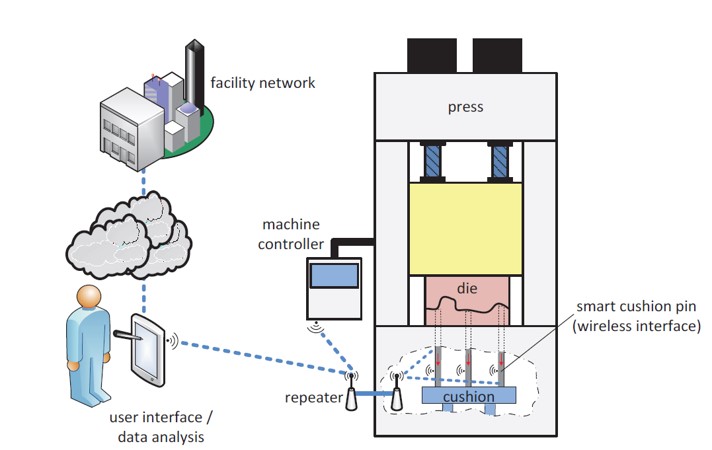

Smart Cushion Pin сочетает в себе точность зажима и контроль усилия в режиме реального времени для оптимизации работы пресса. Беспроводная передача  IR-данных от 120 отдельных штифтов позволяет визуализировать и контролировать усилия формования непосредственно на главном компьютере, не изменяя существующие рабочие процессы пресса.

ИСПОЛЬЗОВАНИЕ В ПРЕССОВЫХ МАШИНАХ

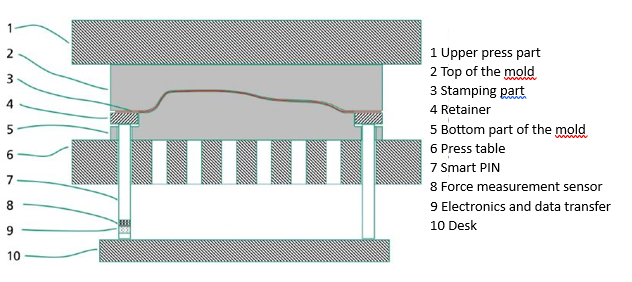

Штифты Smart Cushion разработаны для предотвращения образования складок и разрывов при формовке металла путем обеспечения точно регулируемого усилия зажима. При настройке процесса прессования необходимо оптимизировать параметры инструмента и силу зажима между штифтом и листом металла. Если усилие слишком мало, материал сморщивается, если слишком велико — могут образоваться трещины. С помощью штифтов Smart Cushion Pins операторы могут точно контролировать подачу материала в зону формования, чтобы обеспечить стабильность и отсутствие дефектов в деталях. Примеры ошибок формования из-за неоптимальных усилий зажима листового металла:

Рисунок 1 — Слишком низкое усилие зажима — образование морщин, слишком высокое усилие зажима — образование трещин

Рисунок 2 — Примеры ошибок формовки из-за неоптимальных усилий зажима листового металла

ЭФФЕКТИВНОСТЬ И ОПТИМИЗАЦИЯ ПРОЦЕССА

По данным исследования, проведенного RWTH Aachen, процесс тестирования (обучения) составляет 21% от стоимости прибора, причем исследование основано на традиционном процессе тестирования, основанном на опыте специалистов. Точное знание фактических действий, сил поверхности контакта между штампами и листовым металлом, может значительно сократить и улучшить процесс тестирования новых или модернизированных формовочных инструментов. Это может заменить принцип проб/ошибок, основанный на неполном знании процесса. Благодаря точному знанию это позволяет ускорить настройку, снизить затраты на доработку и сократить время настройки инструмента на 30-50%. Цифровая «карта усилий» рассчитывается и отображается для каждого хода пресса, помогая в настройке инструмента, мониторинге процесса и предиктивном обслуживании.

Для конечных пользователей штифты Smart Cushion Pins работают так же, как и обычные штифты — просто их нужно вставить в существующие отверстия прессового стола. Благодаря отсутствию дополнительных шагов по установке, внедрение происходит без проблем. Данные об усилии автоматически фиксируются при каждом ходе и представляются как в виде числовых значений, так и в виде интуитивно понятных графиков.
