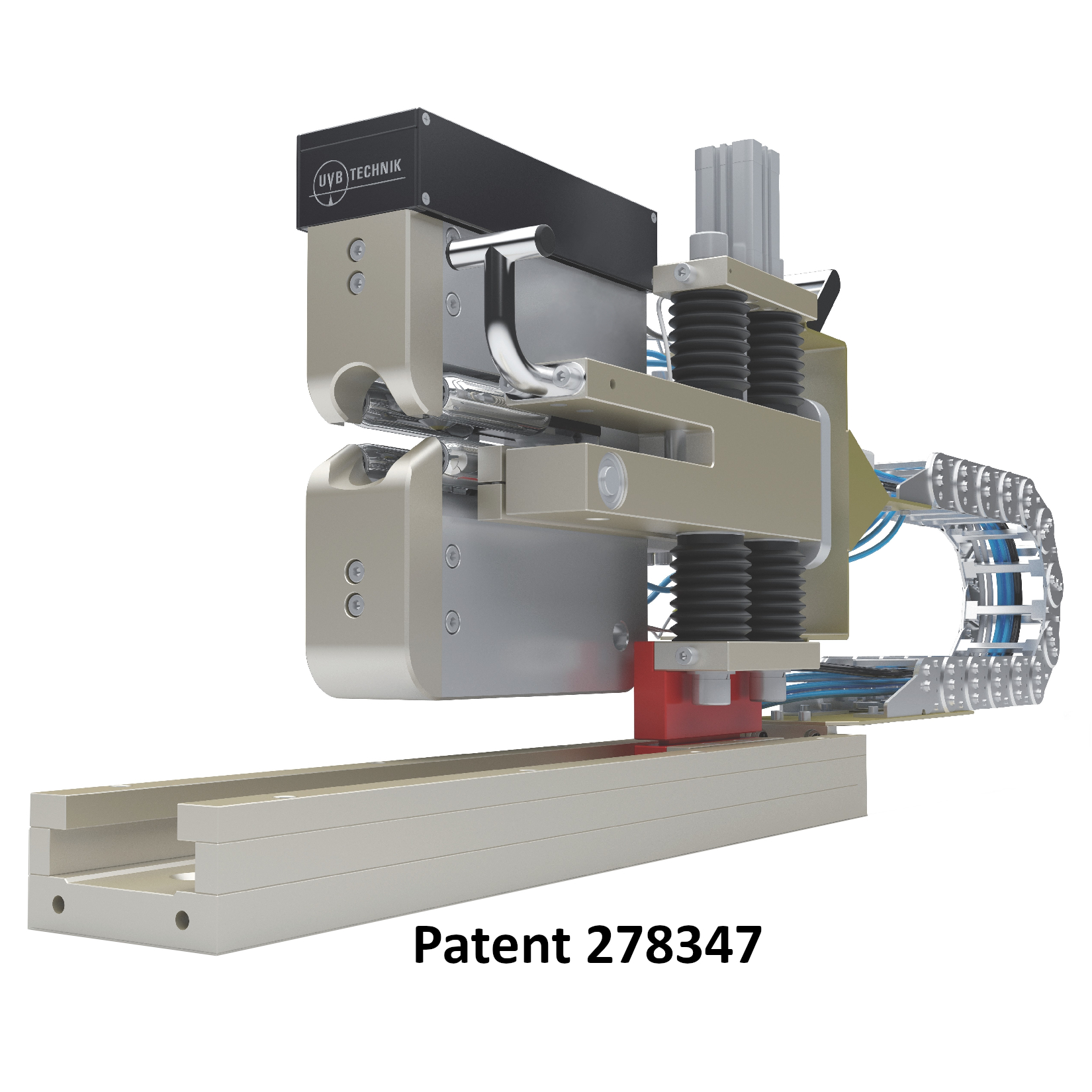

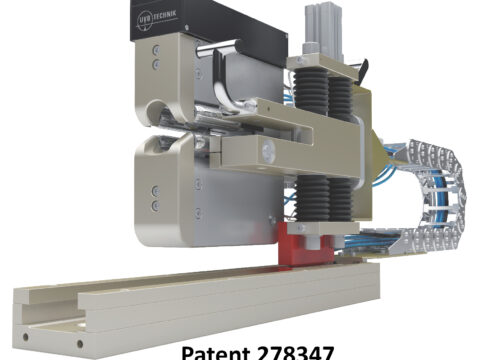

MTP — Измеритель непрерывного действия с автоматикой для измерения толщины ленты
Измеритель предназначен для точного непрерывного контактного измерения толщины как металлических, так и неметаллических широких лент с высокой устойчивостью в тяжелых условиях работы, особенно на холоднокатальных станах. Типы: MTP-1301A, MTP-2001A, MTP-3001A (в соответствии с глубиной измерения)
Описание оборудования
В высокопрочных контактных датчиках используется запатентованная микроволновая технология без электронных компонентов, катушек и ферритов. Датчики являются абсолютными, очень стабильными, с линейностью < 0,01% и разрешением 0,1 мкм. Поэтому измерительные приборы не нуждаются в обнулении до/после, которое обычно является источником очень неточных измерений при обнулении с загрязнением между контактами. Благодаря охлаждению датчиков и контактов через корпус датчика, толщину ленты можно измерять при температуре 250°C с температурной зависимостью ≤ 1 мкм/200°C без необходимости нагрева измерительной головки. Измерительные контакты из спеченного алмаза обычно служат десятилетиями без замены даже в суровых условиях эксплуатации.
Установление измерителя в рабочее положение при различной ширине ленты, а также контроль безопасности его работы, проводится автоматической системой SIEMENS при помощи пневматических элементов. Алмазные сенсорные контакты, находящиеся в постоянном соприкосновении с измеряемой лентой, разработаны таким образом, чтобы не повреждать поверхность материала и иметь длительный срок службы. Пневматическое прижатие контактов к ленте можно плавно регулировать.
Измеритель непрерывного действия сконструирован, как абсолютный измеритель без необходимости механической регулировки в соответствии с номинальной толщиной измеряемой ленты и может также использоваться для точной калибровки других (напр., бесконтактных) измерителей непосредственно в процессе производства благодаря возможности абсолютного измерения особенно на холоднокатальных станах.
ВЫЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО ДАЁТ ВОЗМОЖНОСТЬ
- цифровое отображение толщины на 7″ сенсорном экране
- аналоговое изображение отклонения от установленной номинальной толщины
- ввод и контроль нижнего и верхнего пределов
- цифровая калибровка измерителя
- наведение измерителя на ленту
- аналоговые выходы для контроля ± 20 mA (± 10 V, 4- 20 mA)
- вывод данных (RS-485, PROFIBUS, PROFINET, …)
ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ
- абсолютная цифровая индикация измеряемой толщины
- независимость от типа измеряемого материала
- отсутствие предварительной настройки головки на номинальную толщину
- простота эксплуатации
- 5-летняя гарантия на алмазный контакт
Технические данные
| Параметр | MTP-1301A; 2001A; 3001A | MTP-1302AF ; 2002AF; 3002AF |
|---|---|---|
| дифференциация | 0,001 mm | 0,0001 mm |
| толщина ленты (диапазон) | 0,005 - 9 mm (20 mm) | 0,005 - 2 mm (3,5 mm) |
| максимальная погрешность при измерении толщины в пределах | ≤ 1 µm; ≤ 2 µm (> 2 mm) | ≤ 0,5 µm |
| максимальная глубина измерения от края ленты | 130 mm; 210 mm; 310 mm | |
| максимальная скорость ленты | 900 m/min | |
Сенсорный экран HMI
- цифровой дисплей с графическим изображением показывает абсолютную толщину и отклонения с гистограммой
- график показывает значение за последние 2 минуты
- установка номинального значения и пределов или выбор из последних предустановленных значений
- простая калибровка и сервисное меню с диагностикой
- выбираемое разрешение 1 мкм — 0,1 мкм — 0,01 мил
- дистанционное управление наведением измерительной головки на/из металлической ленты
- четкая информация о состоянии для технического обслуживания
- автоматическая передача настроек в/из SPC-системы или в вышестоящий PLC
- удаленная поддержка через Интернет с помощью промышленного шлюза или общего ПК
