MTP – Taktile Banddickenmessgerät mit automatischer Steuerung

Produktbeschreibung

Im Inneren der taktilen, hochresistenten Sensoren befindet sich die firmeneigene Mikrowellentechnologie ohne elektronische Bauteile, Spulen und Ferrite. Die Sensoren sind absolut, sehr stabil, mit einer Linearität von < 0,01% und einer Auflösung von 0,1 µm. Daher müssen die Dickenmessgeräte vor und nach der Messung nicht genullt werden, was bei Verunreinigungen zwischen den Kontakten zu sehr ungenauen Messungen führen kann. Dank der Kühlung der Sensoren und Kontakte durch den Sensorkörper kann die Banddicke bei Temperaturen von 250°C mit einer Temperaturabhängigkeit von ≤ 1 µm/200°C gemessen werden, ohne dass der Messkopf beheizt werden muss. Messkontakte aus Sinterdiamant werden in der Regel jahrzehntelang ohne Austausch verwendet, auch in stark beanspruchter Umgebung.

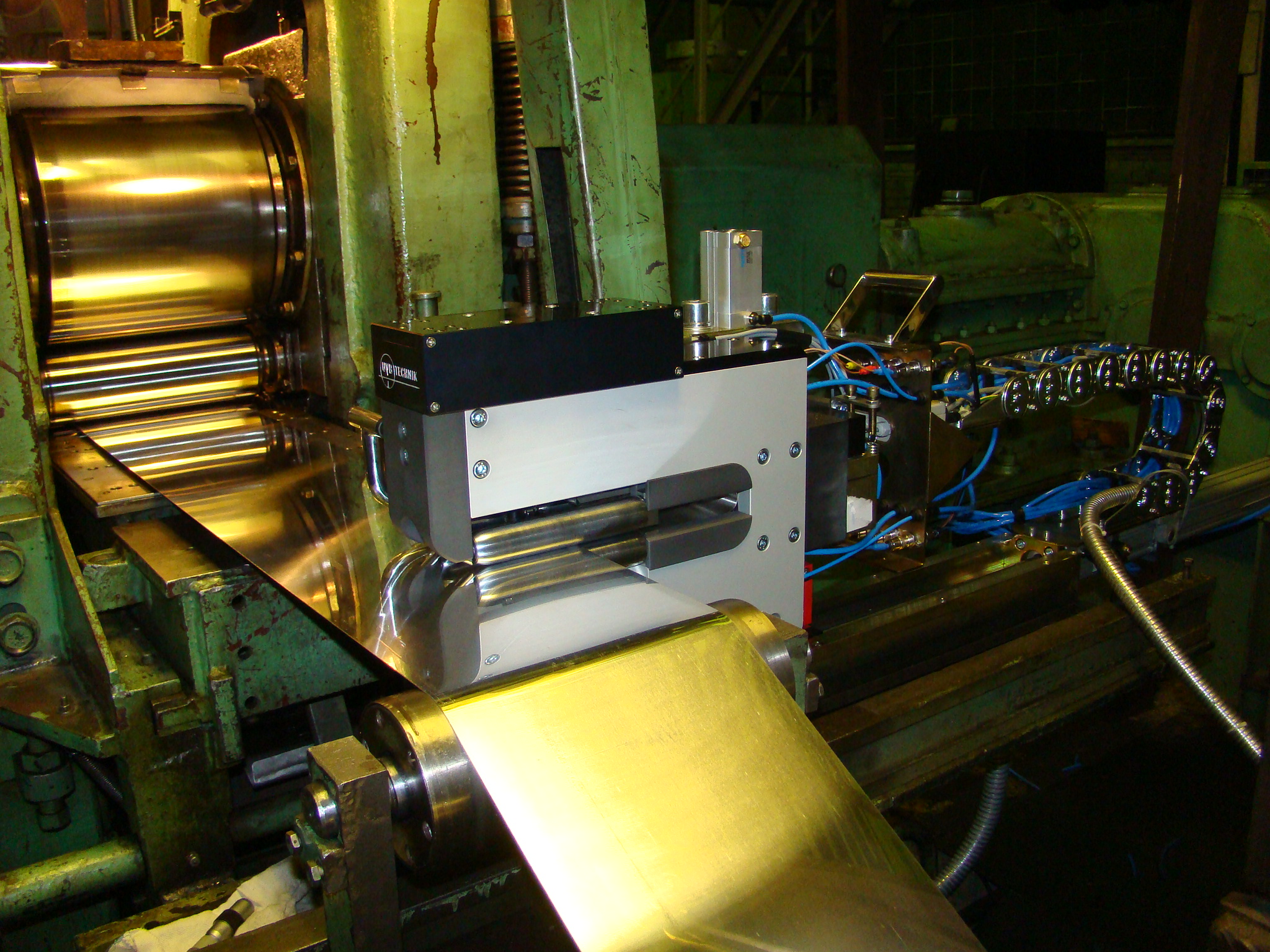

Das Einführen des Messgeräts in die Betriebsposition auf Bändern unterschiedlicher Breiten und die Überwachung des Betriebs des Messgeräts erfolgt durch einen automatischen Antrieb von SIEMENS mithilfe eines pneumatischen Systems. Die Konstruktion der Diamantkontakte, die ständig mit dem gemessenen Band in Kontakt sind, gewährleistet, dass sie die Oberfläche des Materials nicht beschädigen und eine lange Lebensdauer haben. Der pneumatische Kontaktdruck der Kontakte auf dem Streifen ist stufenlos einstellbar.

Dieses kontinuierliche Messgerät wurde als absolutes Messgerät entwickelt, das keine mechanische Nachjustierung der Nenndicke des gemessenen Bandes erfordert und aufgrund seiner absoluten Messfähigkeit auch zur Präzisionskalibrierung anderer (z.B. berührungsloser) Messgeräte während des Produktionsprozesses eingesetzt werden kann insbesondere in Kaltwalzwerken.

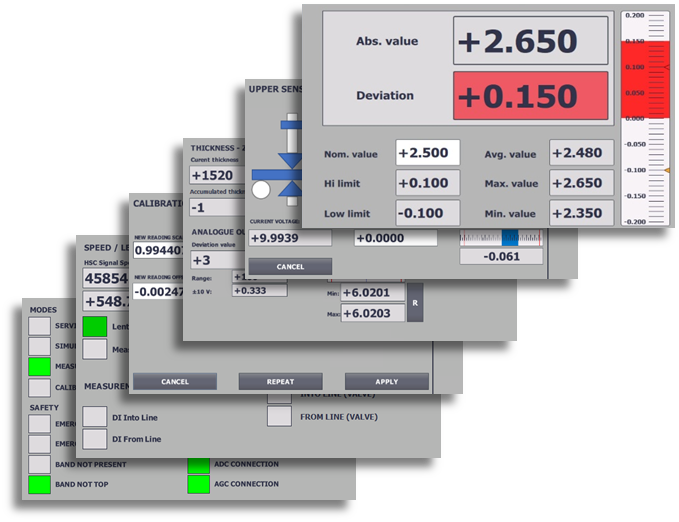

Die Auswerteeinheit des Messgerätes ermöglicht

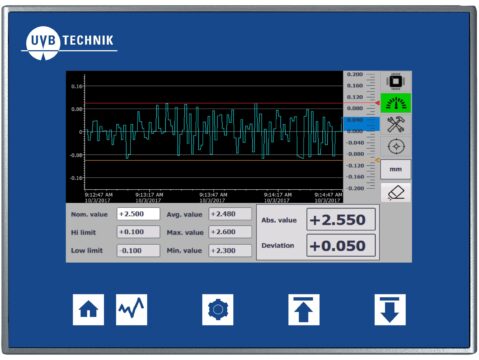

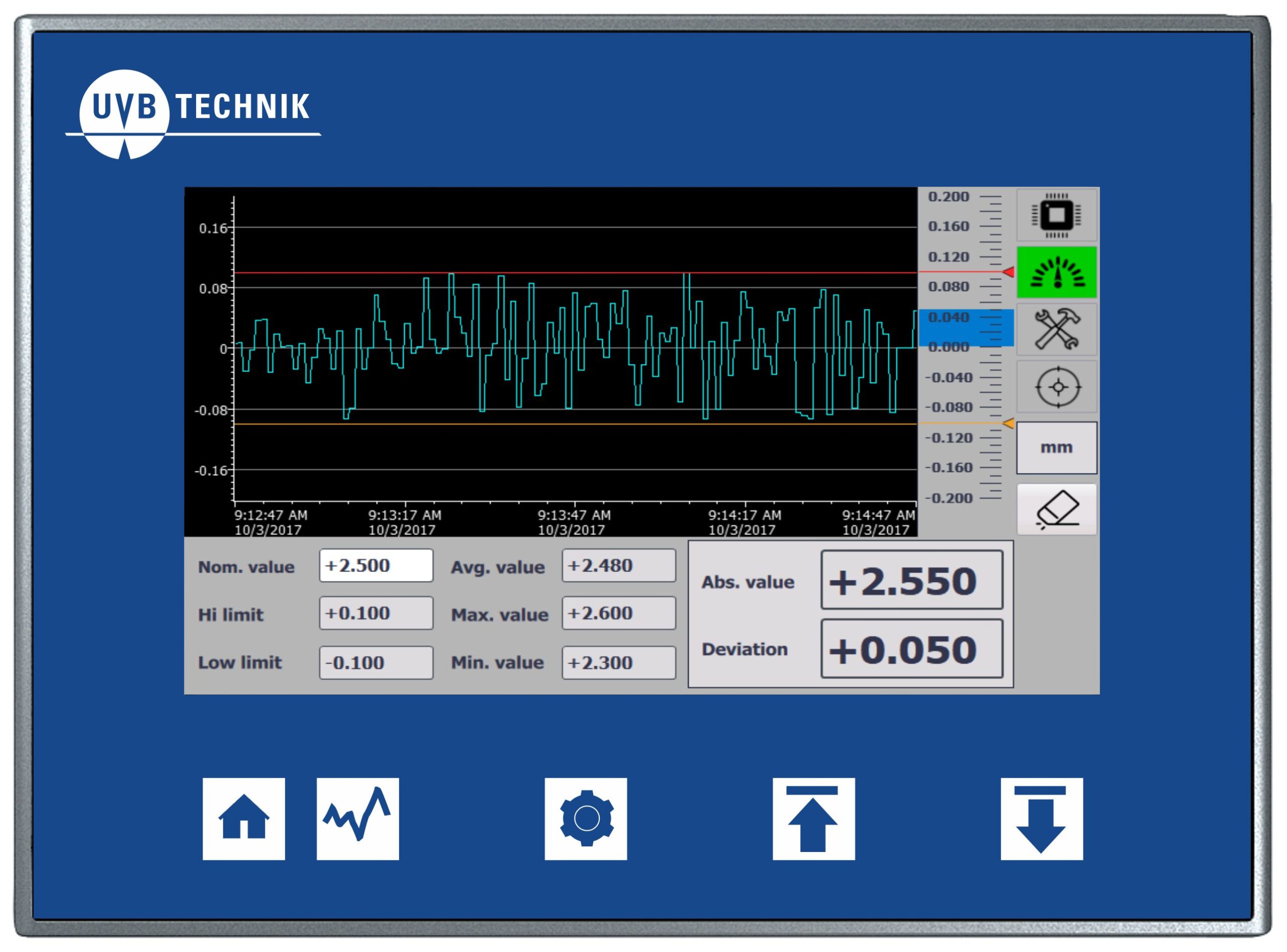

• Digitale Dickendarstellung auf 7″ Touchscreen-Display

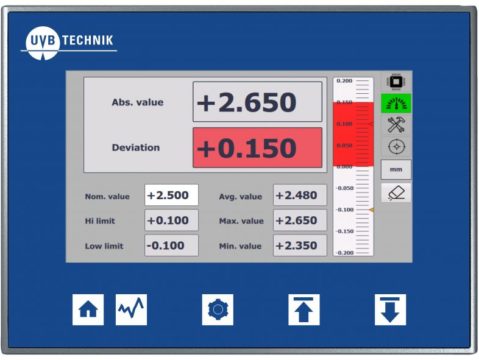

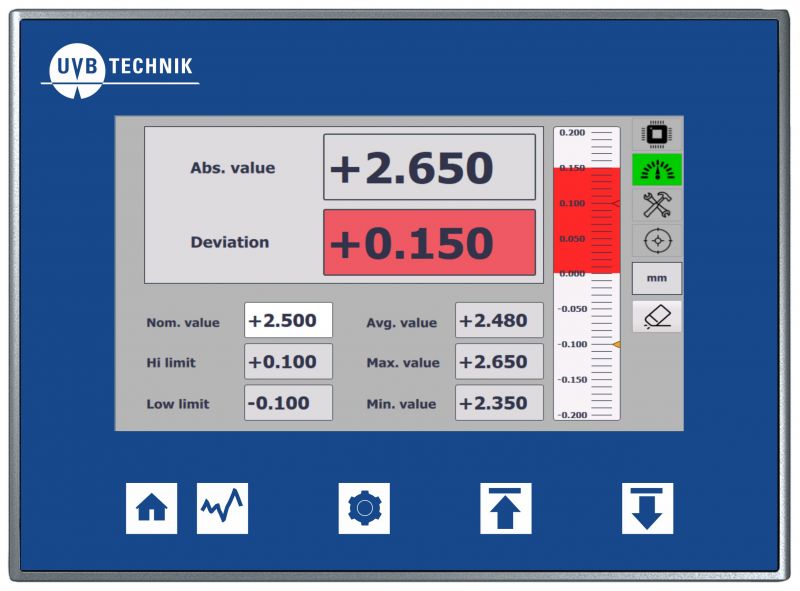

• Analogdarstellung der Abweichung von der eingestellten Nenndicke
• Einstellung von unteren und oberen Banddickengrenzwerten mit Alarm
• Digitale Kalibrierung
• Automatische Einführung des Messgerätes in den Bandlauf
• Analogausgange ± 20 mA (± 10 V, 4 – 20mA)
• Serieller Datenausgangsbus (RS-485, PROFIBUS, PROFINET,…)

Vorteile

• absolute digitale Darstellung der Messwerte
• keine mechanische Einstellung des Messkopfes erforderlich
• Unabhängigkeit von dem Typ des gemessenen Werkstoffes
• die einfache Bedienung
• 5 Jahre Garantie auf die Diamant-Kontakte
