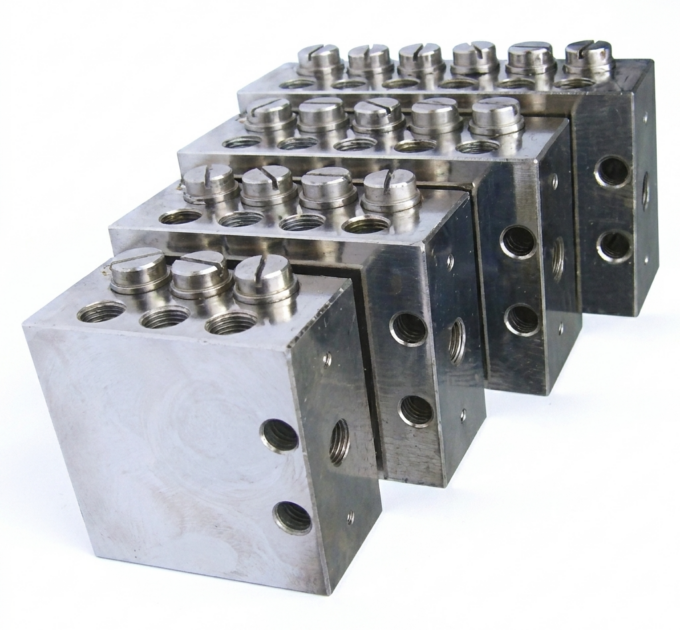

Progresivní rozdělovač TTV-BVP

Progresivní rozdělovače BVP rozdělují množství dopravované čerpadlem v množstevním poměru, který je určen pomocí rozdělovače na více výpustí. Různých dodaných množství uvnitř rozdělovače je dosaženo pomocí sdružení dvou výpustí. Každý píst provádí svůj zdvih a přiděluje ložisku předem určené množství maziva, dříve než pracuje další píst.

VÝHODY/VLASTNOSTI

bloková konstrukce
robustní konstrukce z niklované oceli nebo nerezu
vsazený píst bez měkkého těsnění a pružin
bezpečný a přesný přívod maziva
evidence pohybu pístu pomocí bezdotykového spínače může být sledován mazací cyklus
odstraněním zátky uzávěru a ocelové koule v otvoru a uzavřením jedné z obou výpustí se dosáhne interního spojení proti sobě ležících výpustí
sdružením dvou vedle sebe ležících výpustí pomocí montáže vnějšího spojení
vhodné pro olej a plastické mazivo třídy NLGI 000 až 2

Jmenovité dodávané množství:

0,13cm³ (/zdvih/vývod)

Hlavní rozměry (v mm)

Označení rozdělovače	Číslo výrobku Materiál: ocel-niklovaná	Číslo výrobku Materiál: nerez	Počet pístů	Max. počet vývodů	A [mm]	Váha netto (cca) [kg]
BVP 3-vývodový	2533	3109	3	6	60	0,6
BVP 4-vývodový	2534	3110	4	8	75	0,8
BVP 5-vývodový	2535	3111	5	10	90	1,0
BVP 6-vývodový	2356	3112	6	12	105	1,2
BVP 7-vývodový	2537	3113	7	14	120	1,4
BVP 8-vývodový	2538	3114	8	16	135	1,6
BVP 9-vývodový	2539	3224	9	18	150	1,8
BVP 10-vývodový	2540	3225	10	20	165	2,0

Příslušenství

Crossport

Výrobek č.: 2782

Pomocí montáže vnějšího spojení (Crossport) je možné sloučit dva vedle sebe ležící vývody a dopravované množství ze dvou zdvihových objemů (dva T-písty), tří zdvihových objemů (jeden T-píst a jeden S-píst) nebo čtyř zdvihových objemů (dva S-písty) vypustit z jednoho vývodu. T-píst může být kdykoli přestavěn na S-píst tím, že se odstraní zátka uzávěru a ocelová koule z otvoru. Přitom je třeba dbát na to, aby byla vývod maziva na jedné straně rozdělovače uzavřen.

Bezdotykový spínač

Výrobek č.: 2725

Bezdotykový spínač eviduje pohyb dopravního pístu a umožňuje tak sledování mazacích cyklů. Spínač může být našroubován na libovolné pístové vrtání.

TECHNICKÁ DATA

Bezdotykový spínač

Provozní napětí……………………………..10V – 36V DC
Výstupní funkce……………………………..vypínač
Elektrické provedení………………………..DC PNP
Zatížitelnost proudem………………………trvale – 100 mA
………………………………………………….krátkodobě -100 mA
Krytí………………………………………….. IP67
Teplota prostředí……………………………-25°C až +80°C
Provozní tlak…………………………………200 bar
Druh připojení……………………………….válcový konektor M12x1

Přílohy

Progresivní rozdělovač BVP bloková konstrukce.pdf
