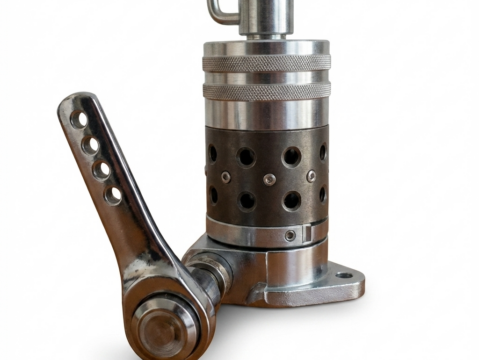

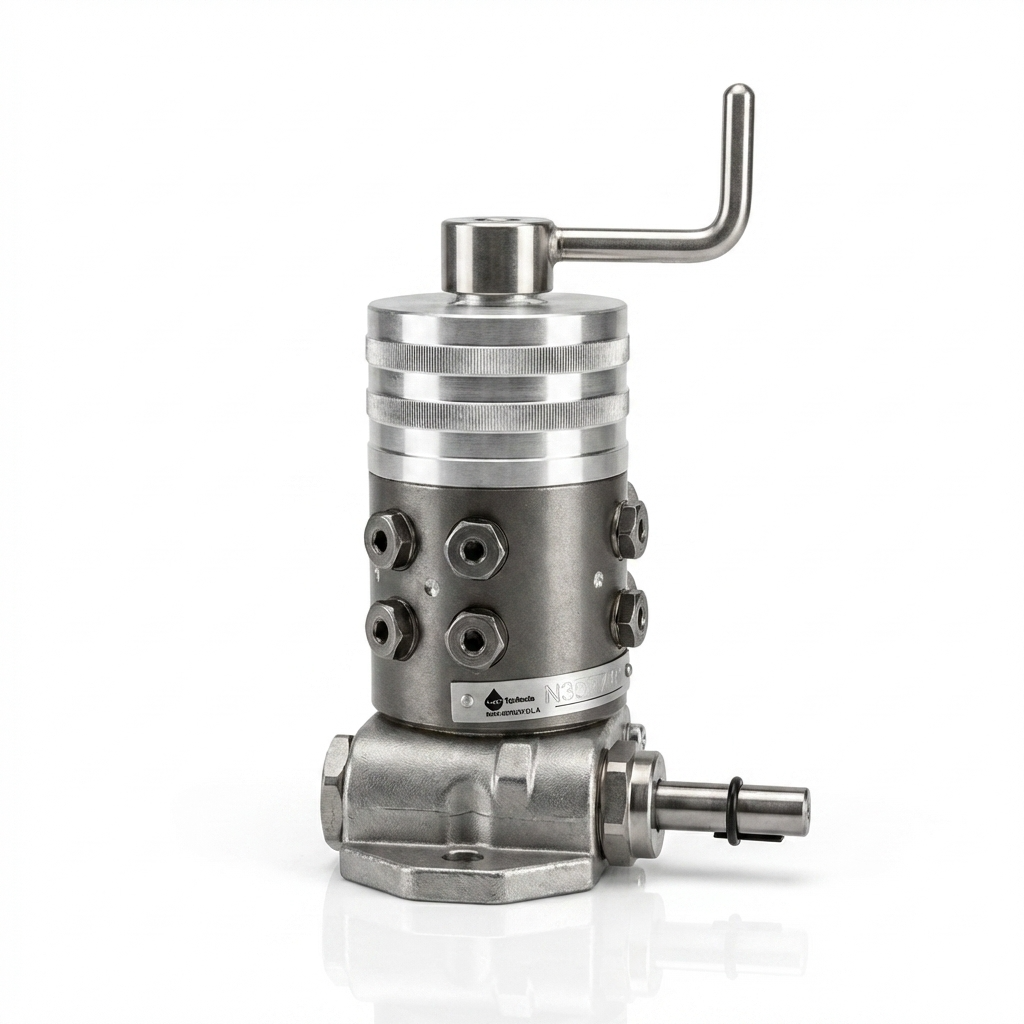

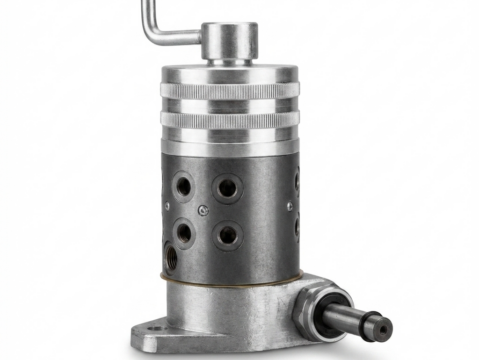

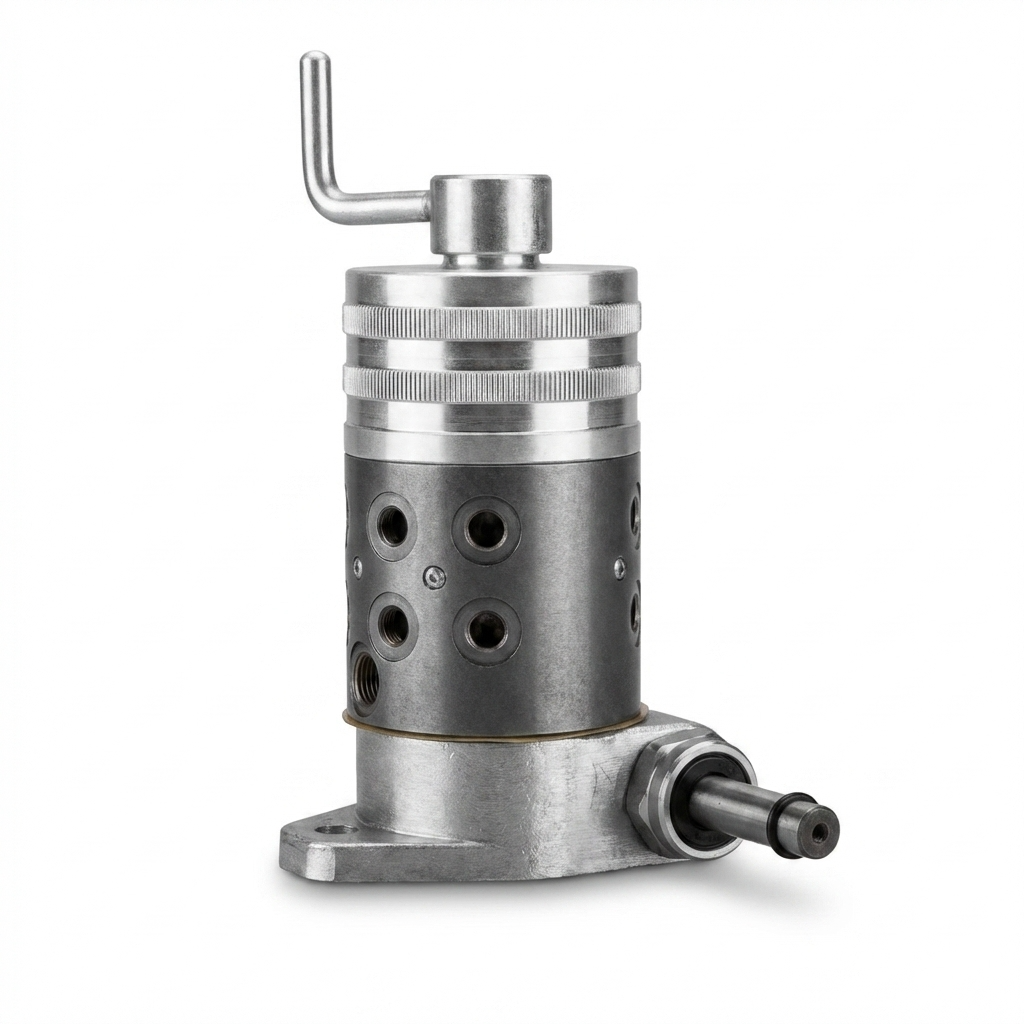

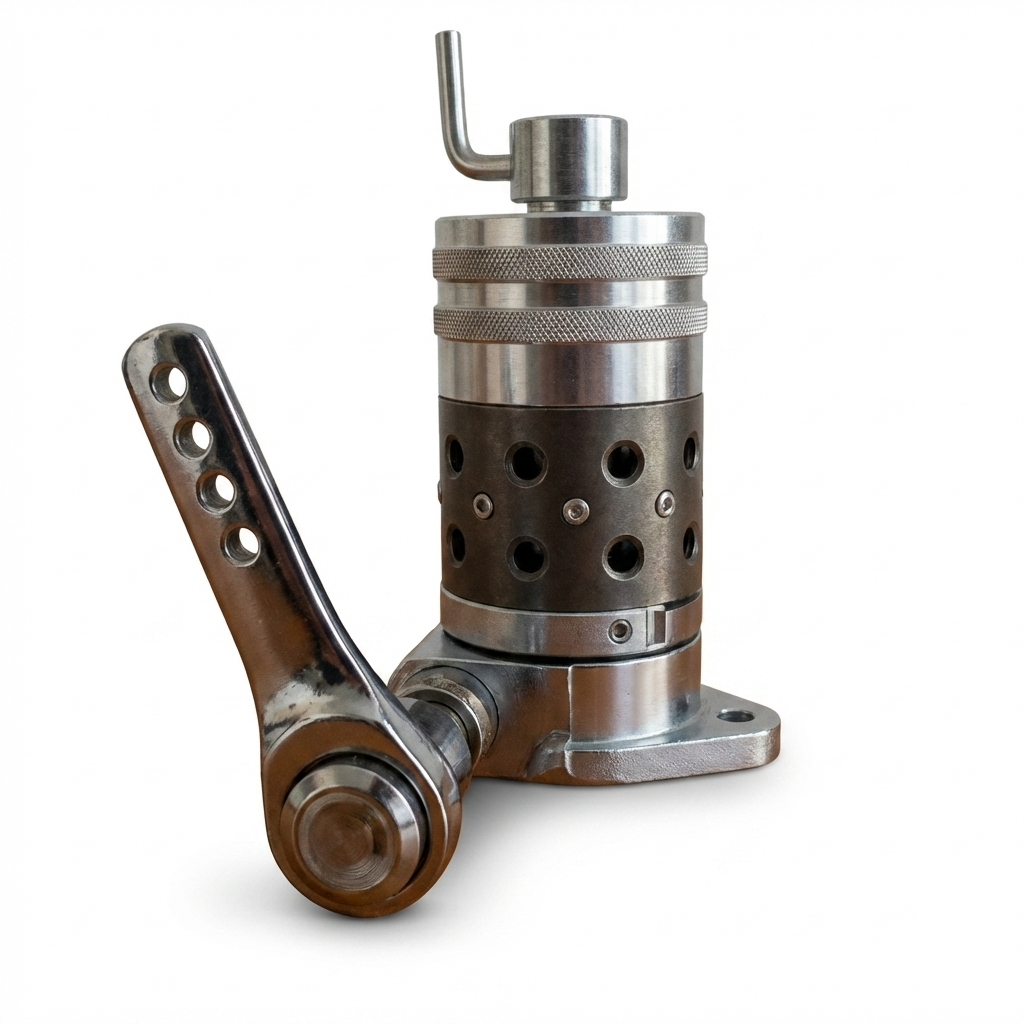

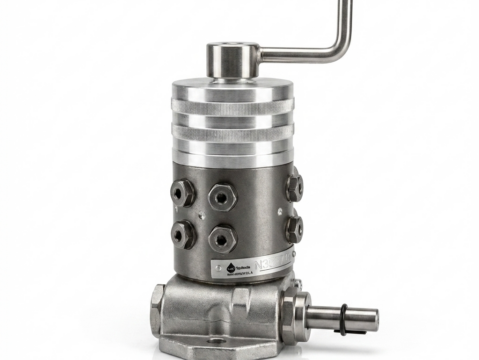

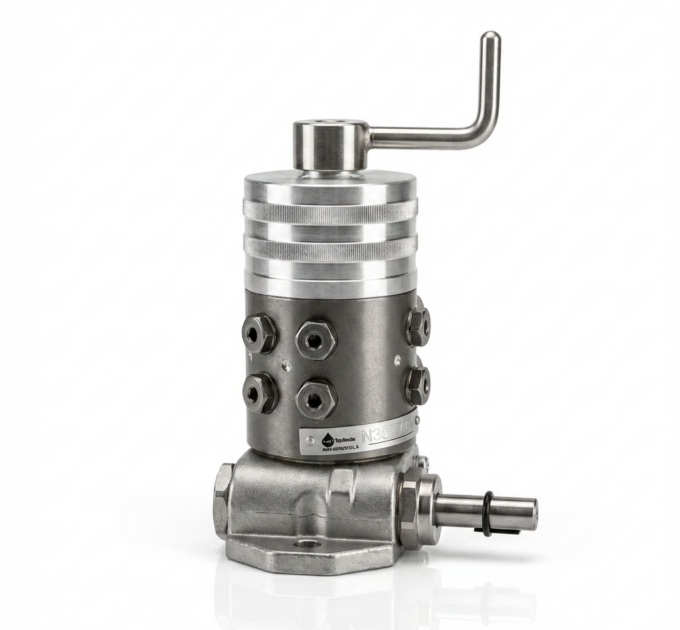

Mazací přístroj typ IN
Mazací přístroj pro centrální mazání bez zásobníku maziva.
Objednávací kód např.: INC 0002332, INB 0018323.
POPIS VÝROBKU
Mazací přístroje IN se používají při mazání mazacích míst různých strojů (například kompresorů, obráběcích strojů apod.). Nemají vlastní zásobník maziva.

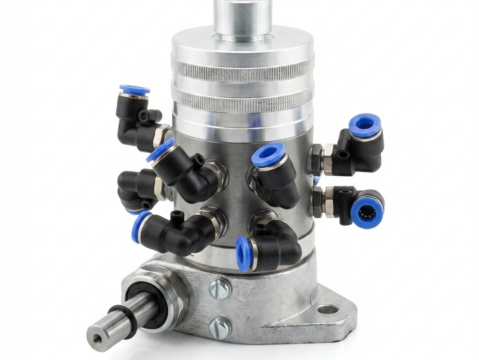

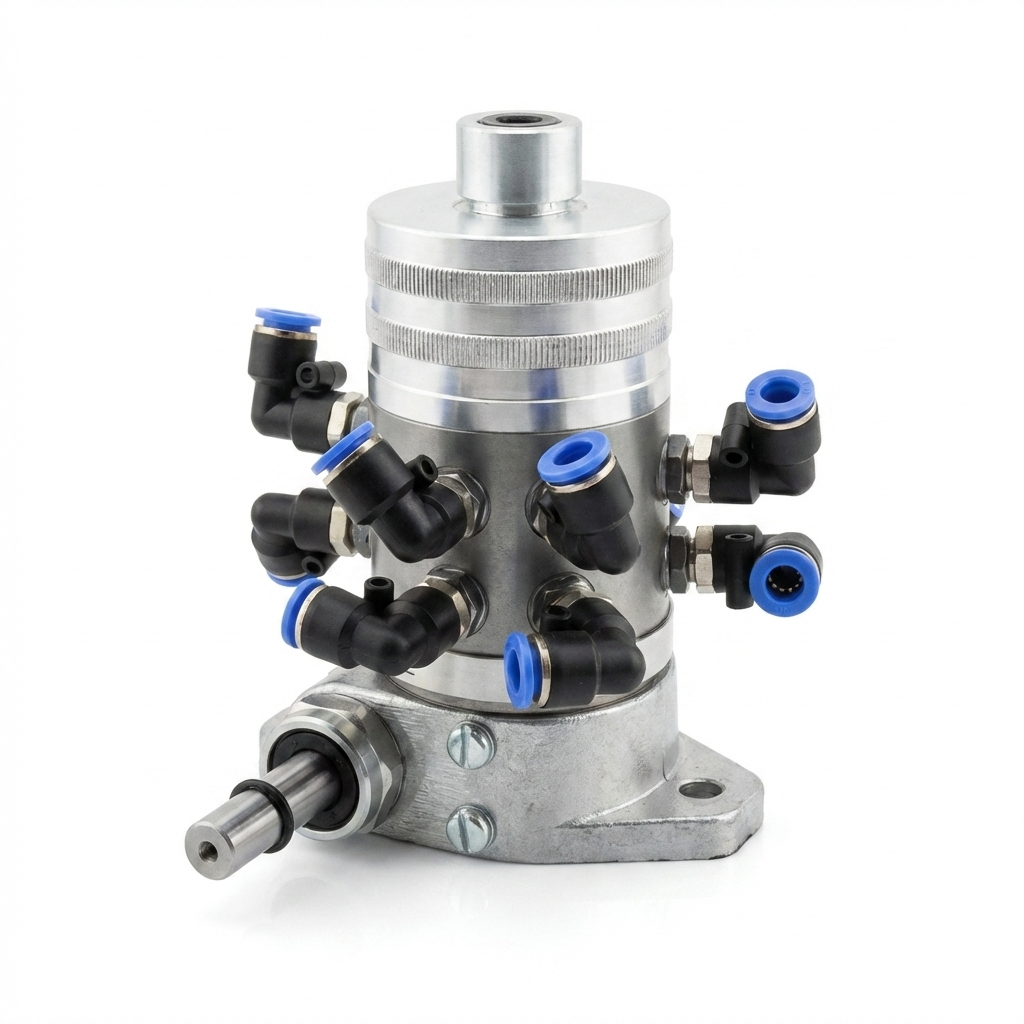

Připojovací šroubení mazacího potrubí muže být na přání zákazníka nahrazeno přímým nebo úhlovým šroubením s rychlospojkou na hadičku Ø4 nebo Ø6.
- Žádné funkční vývody nesmí být zazátkovány – ucpané bez možnosti průtoku tlakového oleje.
- V případě nevyužití funkčních vývodů, musí být vývody sloučené a mazivo musí být odvedeno do odpadní nádoby.
Technické údaje
| Maximální pracovní tlak ve vývodech | 1 MPa |
| Maximální pracovní tlak ve vývodech na přání zákazníka | 2 MP |
| Jmenovité dodávané množství maziva z jednoho vývodu na lot. rozváděcí hřídele | 0,13 ml |
| Regulace množství maziva (vždy pro dvojici nad sebou) | 30-100% orientačně 0,3 – 1cm3.min-1 |
| Převodové poměry mezi hřídelí pohonu a rozváděcí hřídelí | 18:1, 36:1, 2,5:1, 60:1 |
| Mazivo | Maz. olej o max. viskozitě 1000 m2 . s-1 |
| Max. sací výška/ max. délka sacího potrubí | 2m/ 3m |
| Připojovací šroubení sacího potrubí | pro trubku Ø8 |
| Připojovací šroubení mazacího potrubí | pro trubku Ø4, Ø3 |
| Rozsah otáček rozváděcí hřídele | 3 – 10 ot. min-1 |
| Úhel výkyvu páky u kývavého pohybu | 5 - 60° |
| Počet vývodů | 2, 4, 6, 12, 18 |
| Hmotnost | 2-3,5 kg |
| Pracovní plocha | svislá s klikou nahoře |
