LMT – 激光条纹厚度测量仪

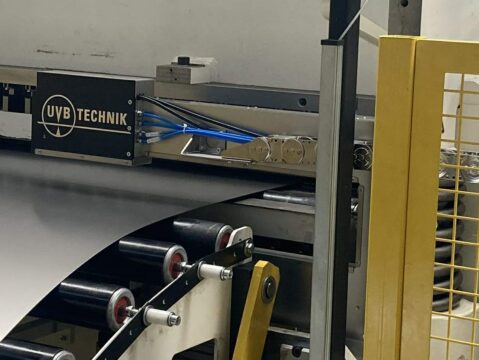

该仪表旨在准确非接触式测量带材厚度，并具有很强的重工业工作条件抗性。类型：LMT-300A；LMT-500A，LMT-750A，LMT-1000A（根据测量深度）
产品描述
使用新一代四点激光测距传感器进行非接触测量，不影响表面的反射率，并且在倾斜/波浪形条带上的精度依赖性最小.

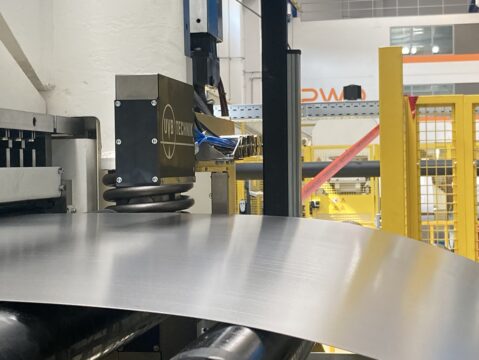

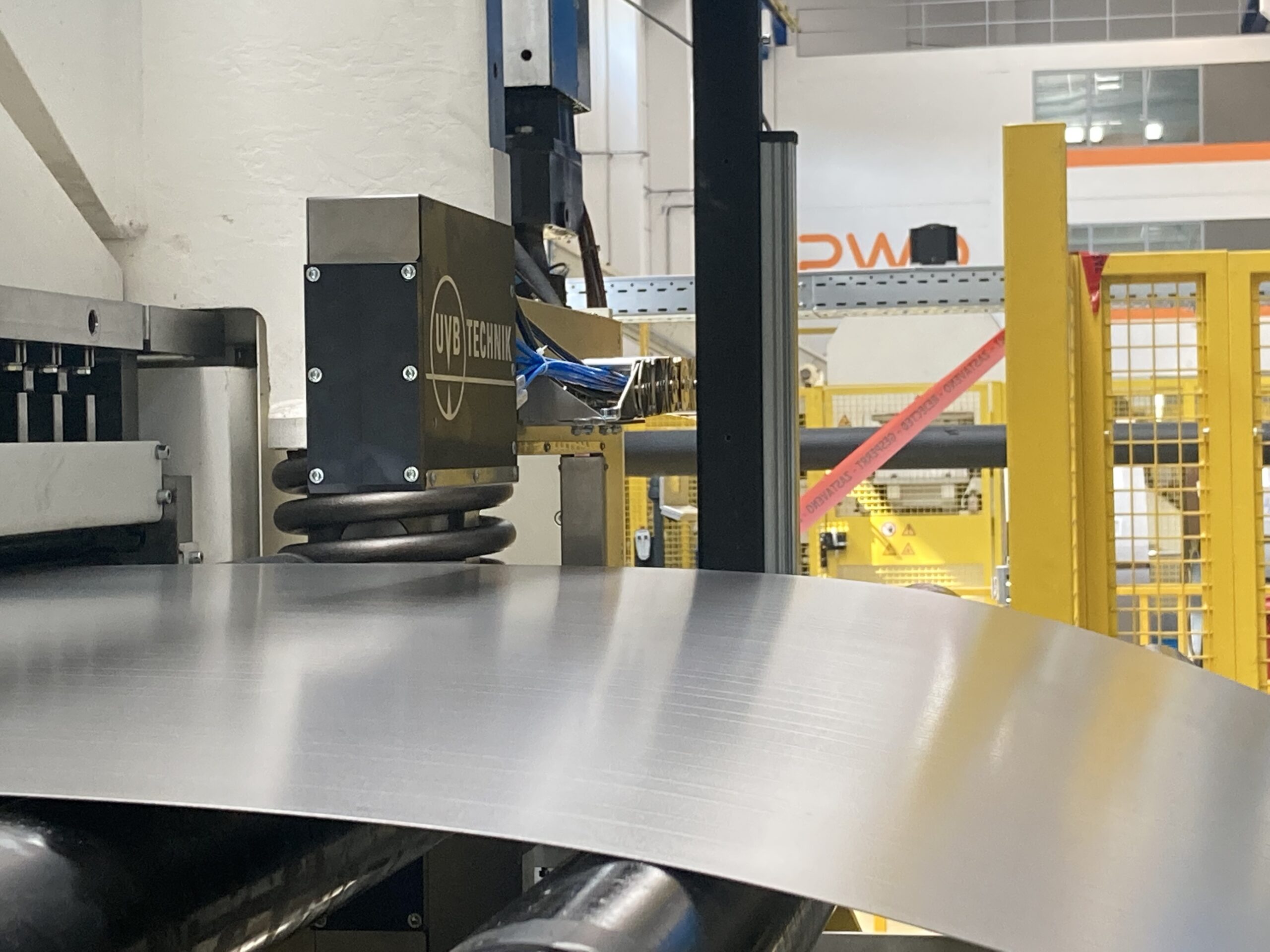

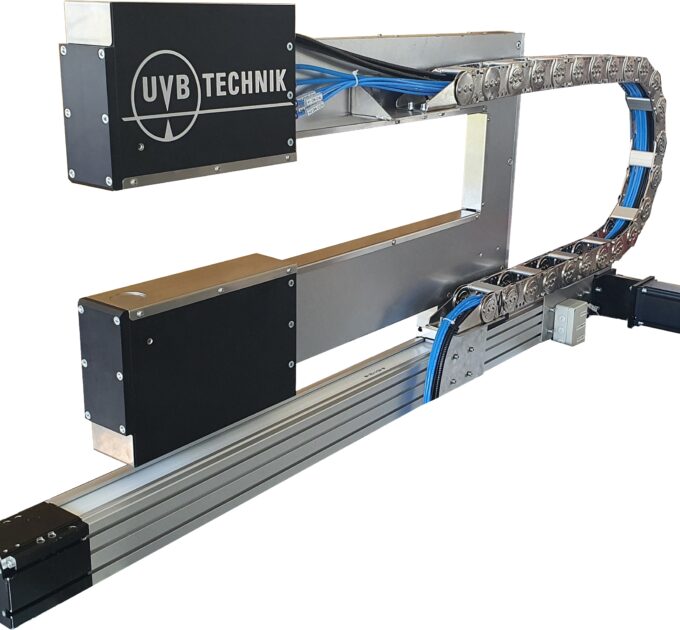

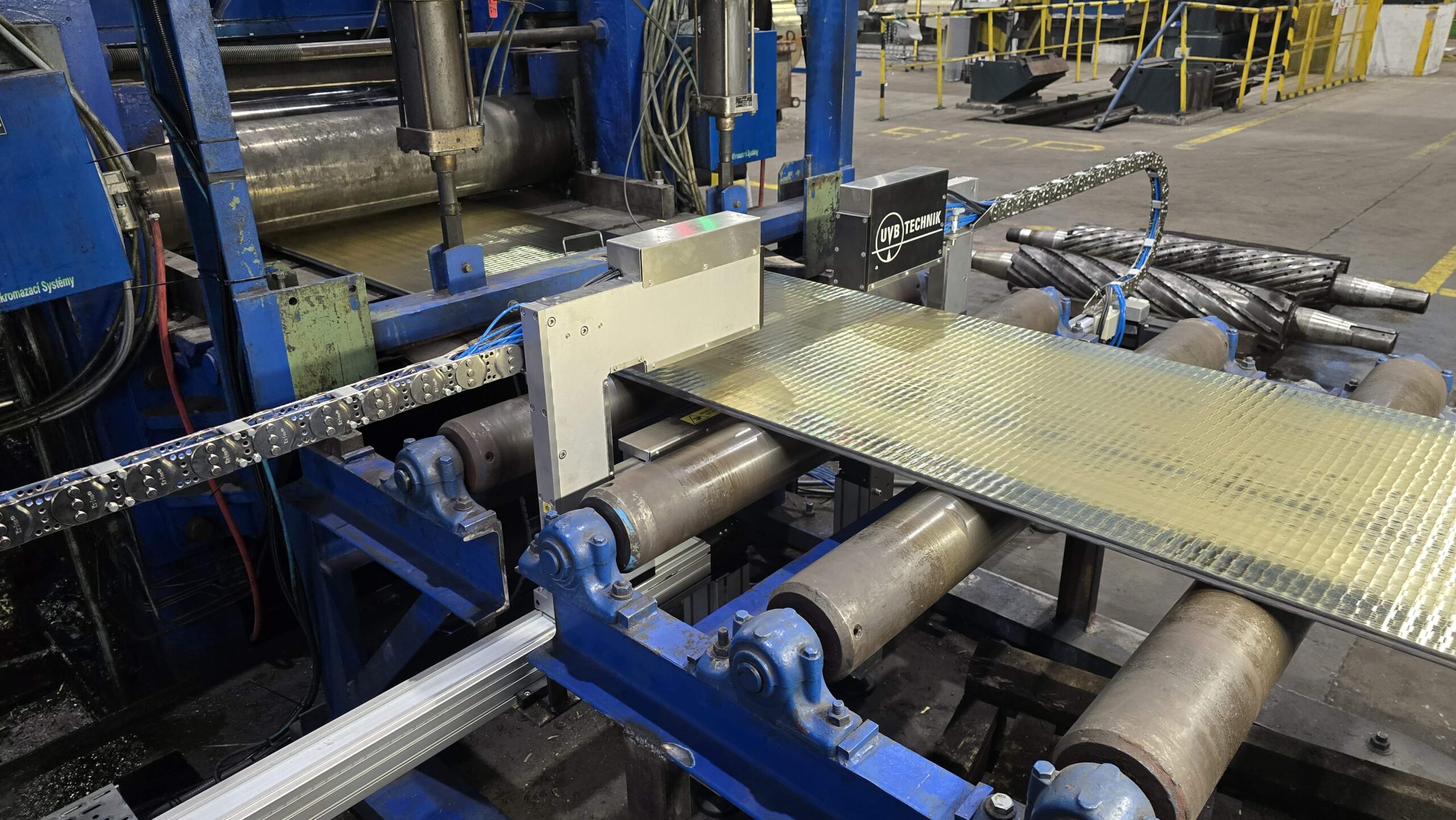

当厚度计通过线性模块自动引导到带材上进行测量时，测量过程开始，并可以选择锯齿形扫描。然后，测量数据显示在HMI触摸面板上或SPC PP-Visual中，并输出给自动厚度控制（AGC）系统.
优点
- 使用新一代四点激光距离传感器，带有光轴自动对准控制
- 任何带有条纹的颜色、表面反射率和波纹（倾斜度可达2°）对所声明的测量精度均无影响

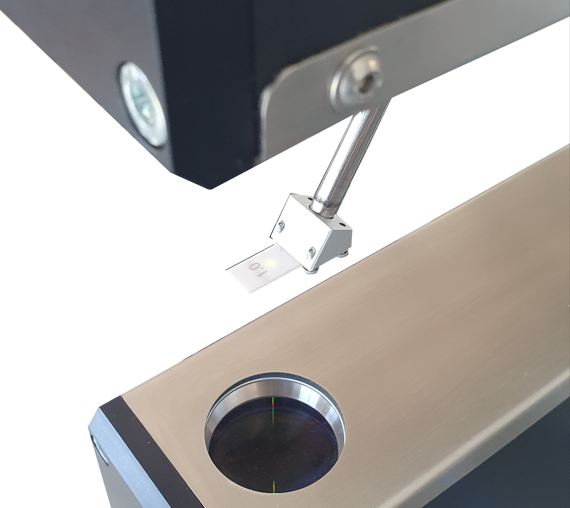

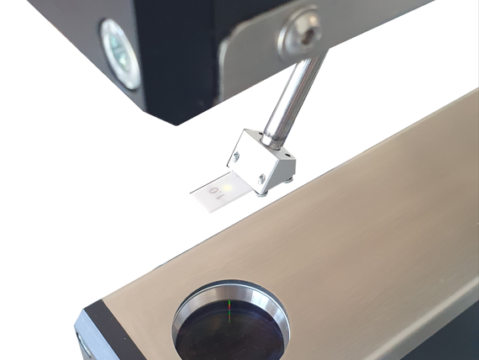

- 使用内置标准进行自动校准
- 激光传感器对抗污染的气流吹送（在测量期间）
- 激光传感器关闭测量时的光学自动罩
- 带扫描模式的自动化条带引导（轮廓测量）作为选项
- 触摸屏便于输入名义厚度和限制
控制单元启用
- 7英寸触摸屏上的数字厚度显示
- 与设定名义厚度的偏差显示
- 厚度变化的图形表示
- 输入和监控下限和上限
- 对引导仪表到条带的控制
- AGC的模拟输出±20毫安（±10伏，4 – 20毫安）
- 串行数据输出模块 PROFINET (PROFIBUS，…)
基本技术数据
| Parameter | LMT-500A (-750A; -1000A) | ||
|---|---|---|---|
| 分辨率 | 0,001 mm | ||
| 条带大小最大值. | 2 mm | 5 mm | 20 mm |
| 测量精度 | ≤ 1 µm | ≤ 2 µm | ≤ 5 µm |
| 从条边缘起的最大测量深度 | 500 mm (750 mm, 1000 mm) | ||

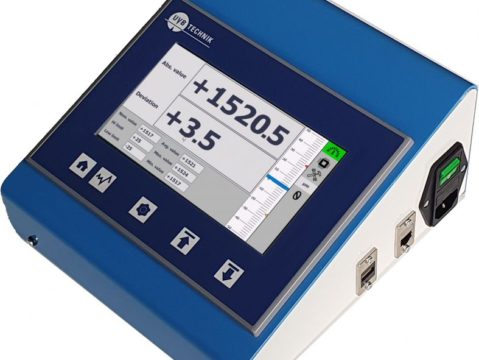

HMI触摸屏显示器
- 绝对厚度和偏差的数字显示及条形图

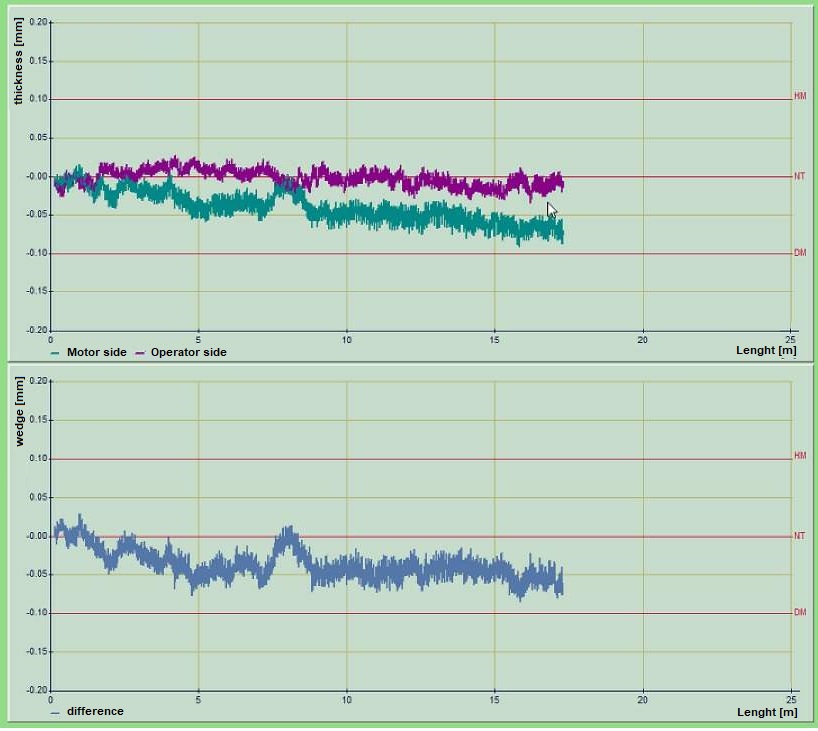

- 过去2分钟的趋势图
- 设置名义值和限制或选择最后的预设值
- 简单的校准和服务菜单与诊断功能
- 可选分辨率 1 微米 – 0.1 微米 – 0.01 毫
- 测量头引导条带的远程控制进/出
- 维护的清晰状态信息
- 自动设置转移到/从SPC系统或上级PLC
- 通过工业网关或共享电脑进行互联网远程支持
可选配件

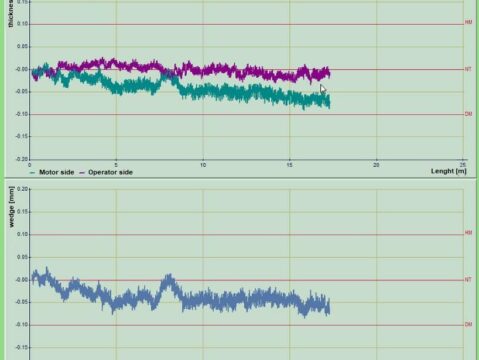

- 具有统计处理的工业计算机 PP-VISUAL
