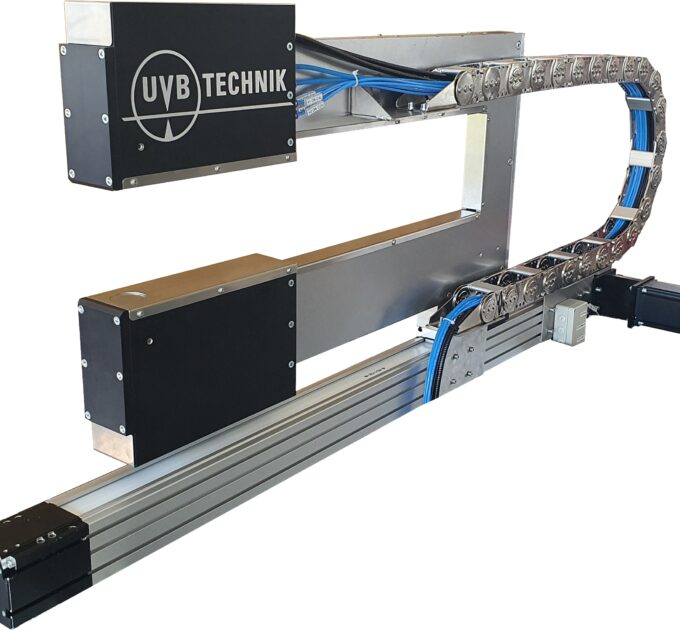

LMT – Medidor de espesor de banda por láser
El medidor está diseñado para la medición precisa sin contacto del espesor de banda, con alta resistencia para condiciones de servicio severas.
Modelos: LMT-500A, LMT-750A, LMT-1000A (según la distancia de la medición del borde de banda).
DESCRICPIÓN DEL PRODUCTO
Medición sin contacto mediante sensores láser de cuatro puntos de nueva generación, sin influencia de las variaciones en la reflectividad de la superficie y con una mínima dependencia de la precisión respecto a la inclinación u ondulación de la banda.

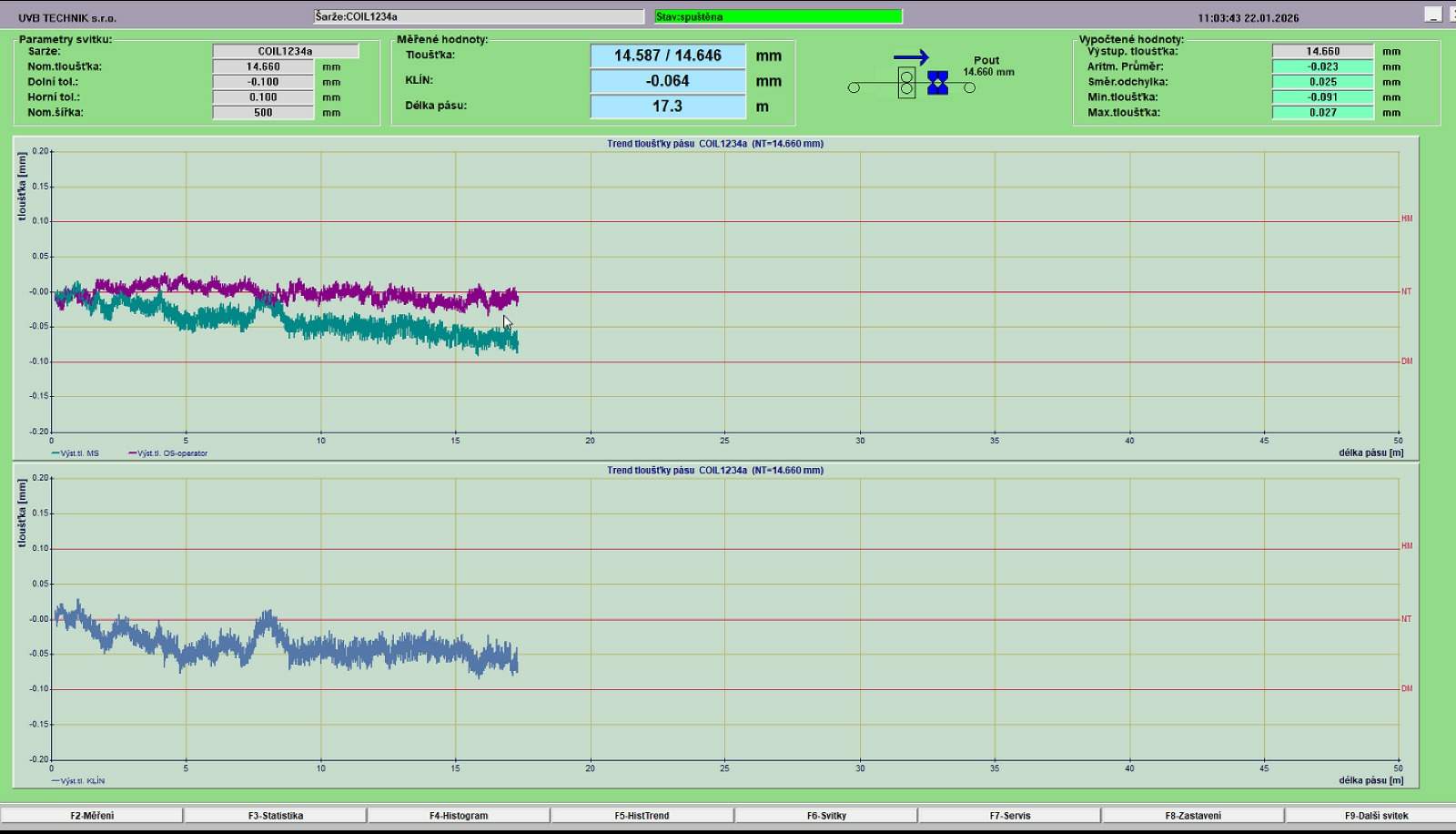

La medición se inicia una vez que el medidor de espesor es posicionado automáticamente sobre la banda mediante un módulo lineal, con posibilidad de escaneo a lo ancho de la banda. Posteriormente, los datos medidos se visualizan en un display HMI táctil o mediante el sistema de control estadístico de procesos (SPC) PP-Visual, con salidas para el sistema automático de control de espesor (AGC).
VENTAJAS
- utilización de sensores láser de distancia de cuatro puntos de nueva generación, sin influencia de las variaciones en la reflectividad de la superficie
- calibración automática mediante patrón de referencia integrado
- soplado con aire comprimido de los sensores láser para evitar la contaminación (durante la medición)
- tapa automática de la óptica del sensor láser cuando la medición está desactivada
- posicionamiento automático sobre la banda
- display HMI táctil para la introducción sencilla del espesor nominal y de los límites
LA UNIDAD DE CONTROL DEL MEDIDOR PERMITE
- visualización digital del espesor en un display táctil de 7″
- visualización de la desviación respecto al espesor nominal ajustado
- representación gráfica de la evolución del espesor
- introducción y control de los límites inferior y superior
- control del posicionamiento del medidor sobre la banda
- salidas analógicas para regulación ± 20 mA (± 10 V, 4–20 mA)
- comunicación serie PROFINET (PROFIBUS, …)
Datos técnicos
| Parámetro | LMT-500A (-750A; -1000A) | ||
|---|---|---|---|
| Resolución | 0,001 | ||
| Espesor máximo de la banda | 2 mm, .08" | 5 mm, .2" | 20 mm, .8" |
| Precisión de medición | ≤ 1 µm, ≤ .04 mil | ≤ 2 µm, ≤ .08 mil | ≤ 5 µm, ≤ .2 mil |
| Distancia máxima del borde de la banda al punto de medición | 300 mm (500 mm, 1000 mm), 12" (20"; 40") | ||
PANTALLA TÁCTIL HMI
- visualización digital del espesor absoluto y de la desviación mediante gráfico de barras
- visualización del historial de espesor de los últimos 2 minutos con gráfico de barras
- ajuste del valor nominal y de los límites, o selección de valores preconfigurados recientes
- calibración sencilla y menú de servicio con funciones de diagnóstico
- resolución seleccionable: 1 µm – 0,1 µm
- control remoto del posicionamiento del cabezal de medición hacia/desde la banda
- información clara del estado del equipo para el personal de mantenimiento
- transferencia automática de parámetros desde/hacia el sistema SPC o PLC superior
- soporte remoto a través de internet mediante pasarela industrial o PC compartido
