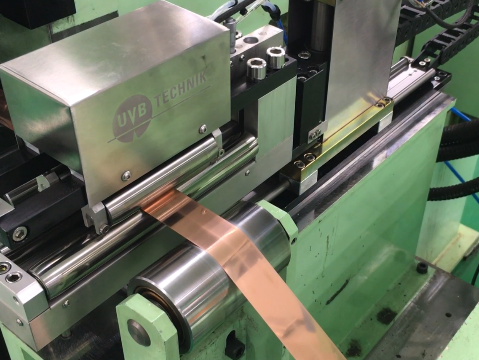

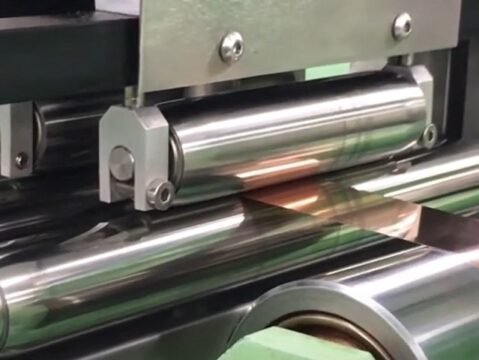

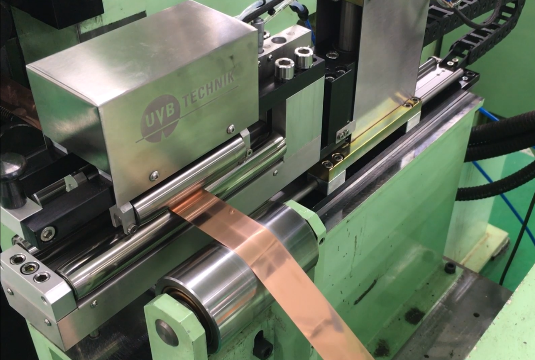

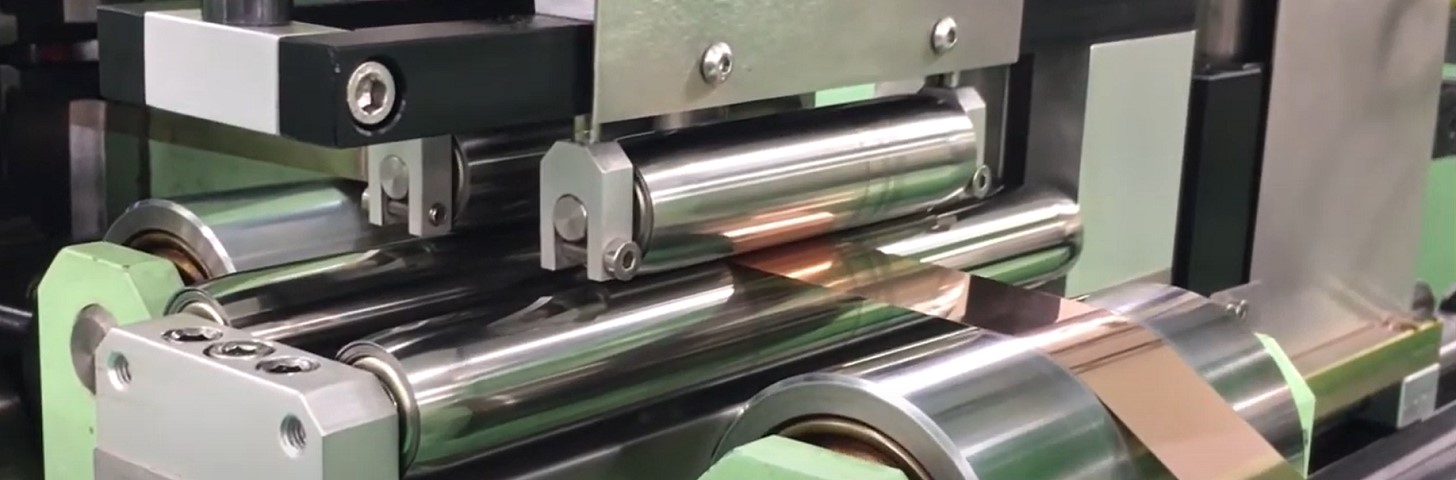

MIA – Kontinuierliches Schichtdickenmessgerät

Produktbeschreibung

Es gibt eine firmeneigene Mikrowellentechnologie ohne elektronische Bauteile, Spulen und Ferrite bei den hochbeständigen Kontaktsensoren. Die Sensoren sind absolut, sehr stabil, mit einer Linearität von < 0,01 % und einer Auflösung von 0,1 μm. Daher müssen die Dickenmessgeräte vor und nach der Messung nicht auf null gestellt werden, bei den Konkurenzgeräten führt eine Nullstellung bei Verunreinigung zwischen den Kontakten zu sehr ungenauen Messungen. Durch die Kühlung der Sensoren und Kontakte durch den Sensorkörper kann die Banddicke bei Temperaturen von 250 °C mit einer Temperaturabhängigkeit von ≤ 1 μm/200 °C gemessen werden, ohne dass der Messkopf beheizt werden muss. Messkontakte aus gesintertem Diamant werden in der Regel über Jahrzehnte hinweg ohne Austausch auch in rauen Umgebungen eingesetzt.

Das Einführen des Messgeräts in die Betriebsposition auf Bändern unterschiedlicher Breiten und die Überwachung des Betriebs des Messgeräts erfolgt durch einen automatischen Antrieb von SIEMENS mithilfe eines pneumatischen Systems. Die Konstruktion der Diamantkontakte, die ständig mit dem gemessenen Band in Kontakt sind, gewährleistet, dass sie die Oberfläche des Materials nicht beschädigen und eine lange Lebensdauer haben. Der pneumatische Kontaktdruck der Kontakte auf dem Streifen ist stufenlos einstellbar.

Dieses kontinuierliche Messgerät wurde als absolutes Messgerät entwickelt, das keine mechanische Nachjustierung der Nenndicke des gemessenen Bandes erfordert und aufgrund seiner absoluten Messfähigkeit auch zur Präzisionskalibrierung anderer (z.B. berührungsloser) Messgeräte während des Produktionsprozesses eingesetzt werden kann.

Die Steuergeräte ermöglichen

• Digitale Dicke auf 7„ Touchpanel–Display
• Balkendiagramm zur Darstellung der Abweichung von der eingestellten Nenndicke
• Festlegen und Überwachen von Unter– und Obergrenzen
• Digitale Kalibrierung des Messgeräts
• Analoge Ausgänge für AGC ±20 mA (± 10V; 4–20 mA)
• Serieller Datenausgang PROFINET (PROFIBUS…)
• Steuerung des beweglichen Kopfes in die Bandleitung
• Archivierung von gemessenen Daten auf HDD
• Anschluss ans Betriebscomputernetz

Vorteile

• Absolute Digitalanzeige der gemessenen Dicke
• Unabhängigkeit von der gemessenen Materialart
• Keine mechanische Verstellung des Messkopfes auf Nenndicke
• Einfache Bedienung
• 5 Jahre Garantie auf Diamantkontakte
