MPP – Měřič profilu pásu (off-line)

ZÁKLADNÍ POPIS PRODUKTU

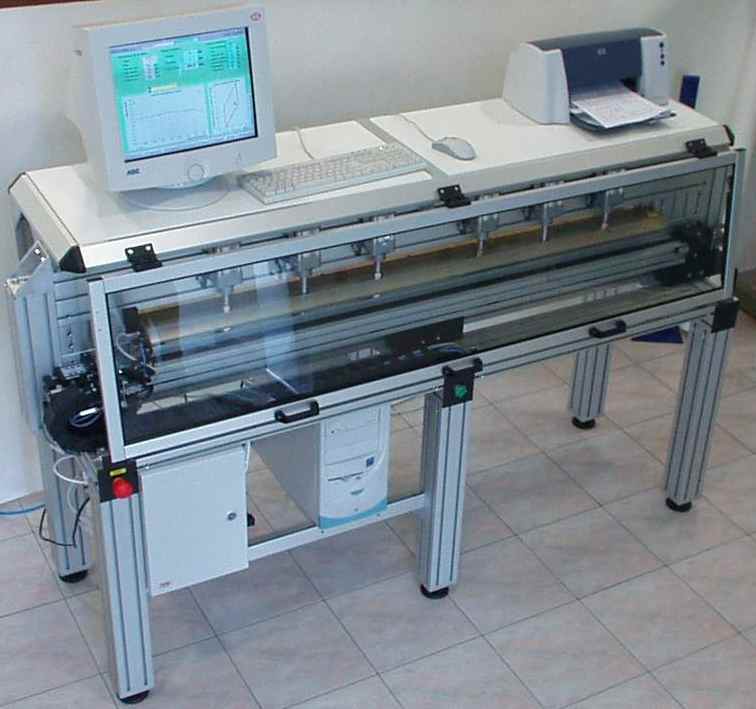

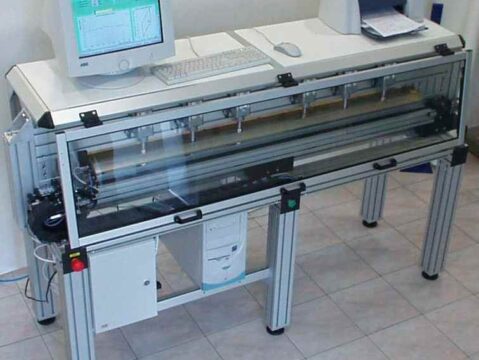

Na měřicím stole je vzorek upevněn svěrných úchytem, a tím je při měření zaručena kolmost diferenciálně zapojených dotykových snímačů tloušťky na plochu měřeného pásu. Měření je plně automatické, t.z.n. po zmáčknutí tlačítka se měřící hlavice na lineárním pojezdu přesune po celé šířce pásu, přičemž vyhodnocovací jednotka načte v nastavené periodě vzorkování hodnoty tloušťky a vyhodnotí profil pásu.

Zařízení lze vyrobit také na míru.

Vyhodnocovací jednotka umožňuje

• zadávání identifikačních znaků měření (jméno obsluhy, číslo svitku, materiál pásu)
• zadávání nominální (požadované) tloušťky a povolených tolerancí
• digitální zobrazování měřené tloušťky
• grafické zobrazování průběhu odchylky od tloušťky
  uprostřed pásu
• zobrazování tolerančního obrazce dodržení rovinnosti
• aritmetický výpočet parametrů tvaru profilu („crown“- vypouklost, „wedge“-klínovitost, „feather edge“-zkosení kraje, „thickness differences“ – odchylky tloušťky)
• tisk protokolů v tabulkové a grafické formě
• archivaci změřených dat na HDD
• připojení k podnikové počítačové síti

Výhody zařízení

• automatické měření profilu pásu s jednoduchou obsluhou
• grafické i numerické zobrazení měřených dat na barevném monitoru
• nezávislost na typu měřeného materiálu
• žádné mechanické nastavování hlavice na nominální tloušťku
