Jednopotrubní dávkovače a čerpadla TTV pro olej i plastické mazivo

Injecto-Flo

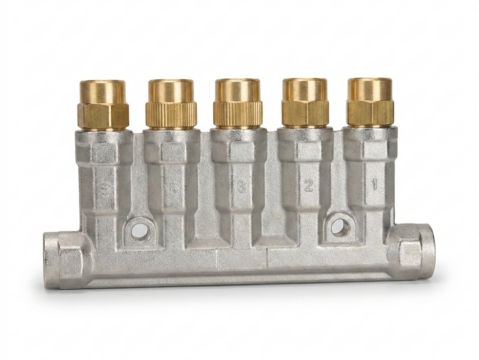

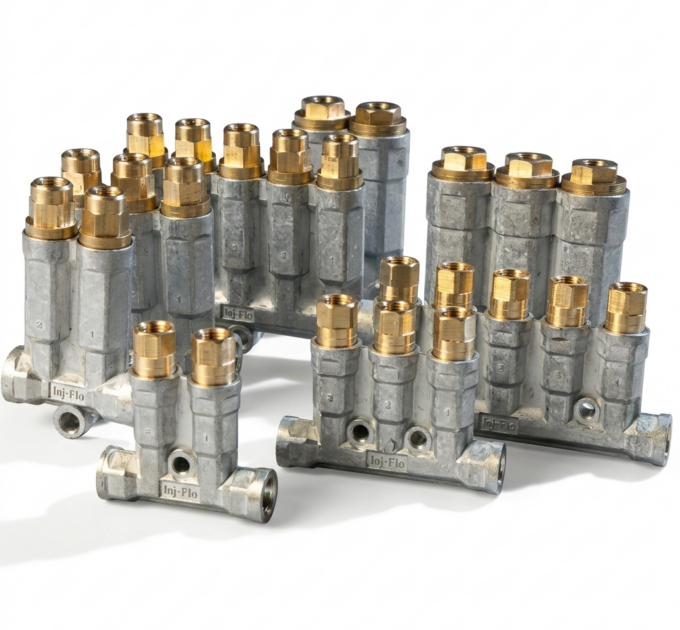

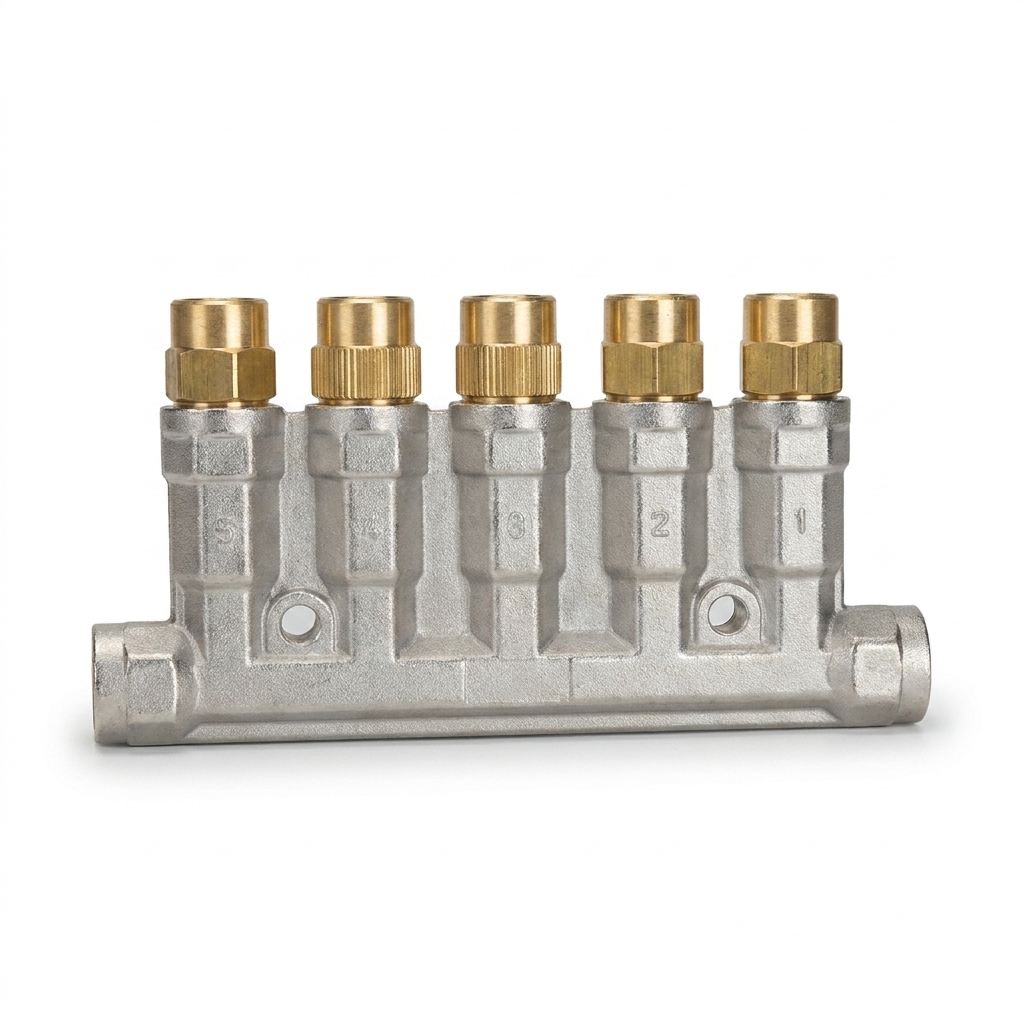

Pístové rozdělovače pro olej a plastické mazivo

Množství oleje nebo plastického maziva pro jednotlivá mazací místa jsou určována pomocí vyměnitelných dávkovacích maznic. Dodávané množství je udáno na jednotlivých dávkovacích maznicích. Pokrytí celkové spotřeby oleje nebo plast. maziva se dá regulovat cykly mazání (doba mazání, doba pauzy).
Dle požadavku na množství a místní poměry je možná volba z pěti skupin rozdělovačů, které se odlišují rozsahy dodávaného množství a konstrukčních velikostí.
Princip funkce všech skupin je stejný, přece však existují konstrukční rozdíly. Skupiny rozdělovačů mohou být v jednom zařízení používány sdruženě. Při výměně dávkovacích maznic stačí pouze upnout tělo rozdělovače v upevňovacím otvoru do svěráku. Dále je k dispozici pět modulů pro aplikace kapalného tuku.

Funkce pístového rozdělovače

1. Množství oleje (plast. maziva), určené pro mazací místo se nalézá před pístem v rozdělovači.

2. Když začne centrální mazací čerpadlo dopravovat olej (plast. mazivo), pohybuje se píst a olej (plast. mazivo),nacházející se před ním je dopravován k mazacímu místu při tlaku s hlavním potrubím od 10 do 45 bar.

3. Po snížení tlaku hlavního potrubí se píst rozdělovače vrací do své výchozí polohy a olej (plast. mazivo) naplní prostor nacházející se před pístem.

Injecto-Flo

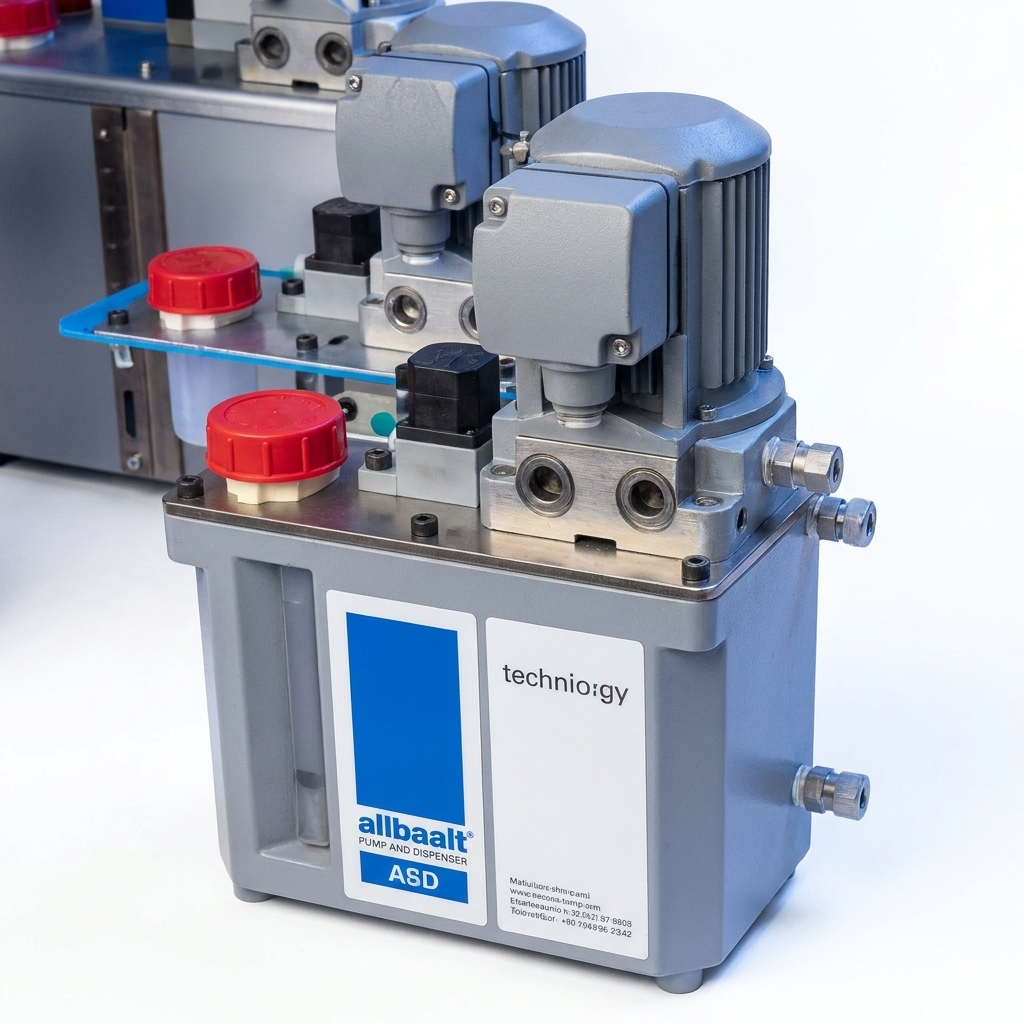

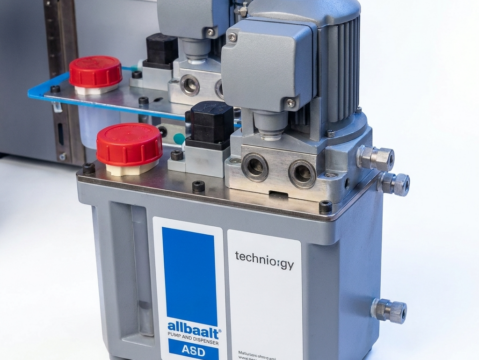

Zubové čerpadlo typu EPA pro olej a plastické mazivo

Pro jednopotrubní centrální mazací systémy.

Specifikace čerpadla:

Výtlak:……………………0,2 nebo 0,5 l / min
Tlak: max .: …………… 30 bar
Dopr.medium:…………. olej
Viskozita:………………..50 – 1500 mm² / s (cSt)
Provozní teplota:……… max. 60 ° C
Nádrž kapacita:………..3 nebo 6 litrů
Materiál:…………………plast, transparentní
Motor napětí:
– 3 fáze 230/400 V 50 Hz 0,66 / 0,38A
– 3 fáze 276/480 V 60 Hz 0,75 / 0,43A
Výkon: …………………..70 W Rychlost: 50Hz: 2730/60 Hz: 3200 min -1
Druh krytí:………………..IP-44
