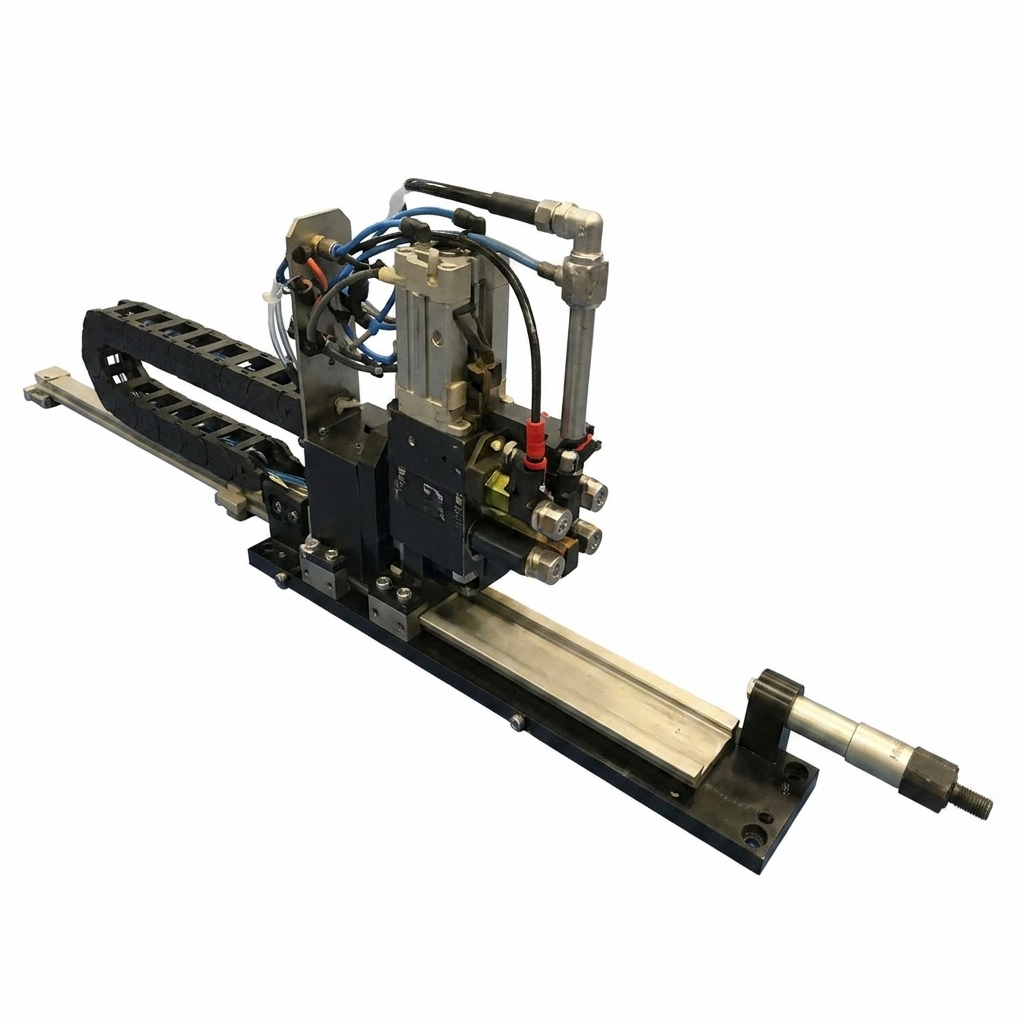

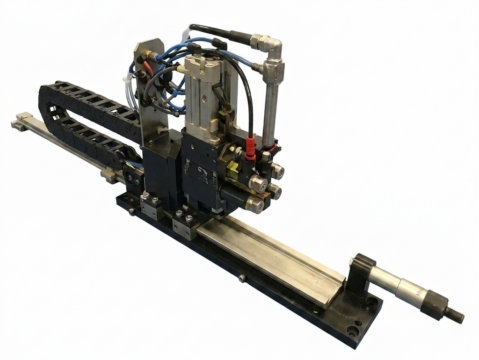

MTUP – 窄带连续厚度测量仪
该测量仪专为窄带和扁钢的厚度进行精确、连续的在线接触式测量而设计。型号：MTUP-501A
接触式厚度测量
该公司自主研发的微波技术在高耐受性接触式传感器内部无需使用电子元件、线圈和铁氧体。这些传感器属于绝对式传感器，稳定性极高，线性度小于 0.01%，分辨率达 0.1 µm。因此，无需在测量前后对厚度计进行归零操作——当触点间存在杂质时，归零操作往往会导致测量结果严重失准。得益于传感器主体对传感器和接触点的冷却作用，即使在250 °C的温度下，带材厚度也能以≤ 1 µm/200 °C的温度依赖性进行测量，且无需加热测量头。烧结金刚石测量触点通常可在恶劣环境下使用数十年而无需更换。
测量装置在工作位置上沿不同长度的条带移动，以及对装置运行的监控，均通过西门子（SIEMENS）的自动驱动系统（采用气动系统）实现。与被测条带持续接触的金刚石触点经过特殊设计，既能确保不改变材料表面外观，又能保证其使用寿命长久。触点对条带施加的气动接触压力可进行无级调节。
这款连续厚度测量仪作为一种绝对测量仪器而设计，无需根据被测带材的标称厚度进行任何机械调整；凭借其绝对测量能力，它还可用于在生产过程中对其他测量仪器（例如非接触式仪器）进行精密校准。
控制单元支持:
- 7英寸触摸屏上的数字厚度显示器
- 显示与设定标称厚度偏差的模拟指示器
- 上下限的设定与监控
- 测量仪的数字校准
- 在带线中对移动测量头进行控制
- 用于AGC的模拟输出 ± 20 mA (± 10 V; 4–20 mA)
- 串行数据输出模块（RS-485、PROFIBUS、PROFINET等）
特点:
- 通过微米螺丝调节实现测量轴的激光对准
- 测量厚度的绝对数字显示
- 不受被测材料类型的影响
- 无需将测量头机械调整至标称厚度
- 操作简便
- 金刚石接触点享有5年保修
技术参数
| Parameter | MTUP-501A |
|---|---|
| 决议 | 0.001 mm .00001" |
| 带材厚度范围 | 0.030 - 5 mm (8 mm) 0.001" - 0.2" (0.3") |
| 厚度测量的最大误差 | ≤ 1 µm ≤ .00004" |
| 从胶带边缘开始的最大测量深度：47 毫米 | 47 mm 1.85" |
| 传送带的最高速度 | 300 m/min 1 000 ft/min |
