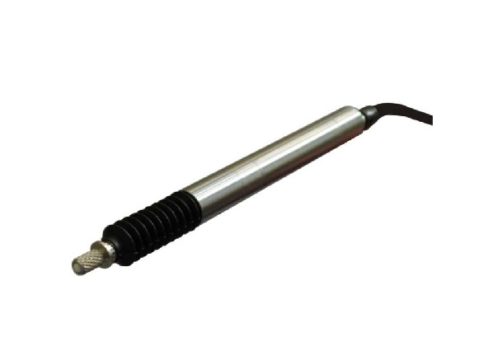

Sensor lineal de desplazamiento

DESCRIPCIÓN DEL PRODUCTO

El sistema de medición se compone de un sensor lineal de desplazamiento de alta frecuencia y del correspondiente convertidor. Los sensores permiten mediciones altamente lineales, con una excelente estabilidad térmica a largo plazo y una resolución de hasta 1 ppm del rango. Estos sensores compactos y robustos están diseñados para una amplia gama de aplicaciones, desde la metrología hasta la industria pesada. En comparación con otros sistemas de medición, ofrecen mayor estabilidad, precisión y sensibilidad que, por ejemplo, sensores inductivos, potenciómetros o sensores incrementales o láser. La fabricación de estos convertidores de la serie 4000 es la continuación directa de la producción de la empresa británica ASL (Automatic System Laboratories LTD.) en UVB TECHNIK.

DATOS TÉCNICOS

• Material: electrodo, cuerpo y cojinete lineal de acero inoxidable (TK < 12 ppm/°C)
• Rango de temperatura: hasta 100 °C, almacenamiento hasta 125 °C
• Cable: tres cables coaxiales de alta frecuencia con cubierta flexible (estándar 3 m; máx. 10 m), terminados con conectores BNC
• Contacto de medición: bola cerámica intercambiable (M 2,5), opcionalmente diamante sintético
• Resorte de presión: 100 ± 20 g a 0 V y 40 ± 10 g a escala completa (10 V)
• Cojinete del sensor: cojinete lineal de bolas de precisión con protección antipolvo flexible
• Convertidor correspondiente: monocanal UVB 4291 o bicanal UVB 4292

VENTAJAS DEL EQUIPO

• excelente linealidad de los sensores < 0,01 % del rango completo; curvas de linealidad estables y suaves, con óptimo en el centro del rango
• alta precisión < ± 1 µm en todo el rango; sensores calibrados individualmente con patrones de referencia
• resolución de hasta 0,01 µm (1 ppm del rango), no incremental
• resistencia en un amplio rango de temperaturas, en campos magnéticos intensos y en entornos radiactivos
• alta estabilidad a largo plazo; diseño sin bobinas ni limitaciones del circuito magnético
• construcción metálica robusta resistente a golpes y vibraciones (sin componentes electrónicos ni vidrio)
• posibilidad de montaje en cualquier orientación
• amplio rango dinámico con sobrecarrera de hasta ± 2 mm respecto al rango de medición

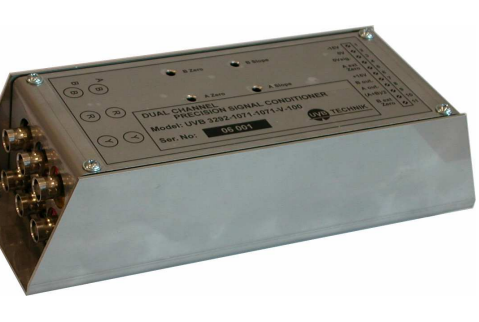

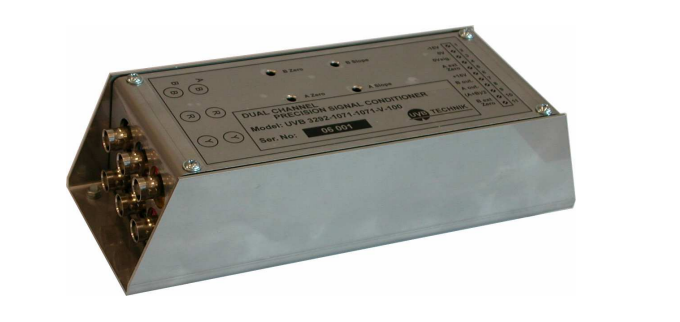

CONVERTIDORES (4291, 4292)

Los modelos 4291 y 4292 (anteriormente 3291, 3292) se utilizan con sensores de desplazamiento de alta precisión de la serie 4000. El diseño de estas unidades permite llevar las ventajas de estos sensores a un amplio espectro de usuarios industriales y científicos. En combinación con los sensores de la serie 4000, estas unidades ofrecen excelente estabilidad, sensibilidad y resolución. Estos conjuntos son robustos y lineales, con alta repetibilidad de medición y bajo coeficiente térmico. El convertidor 4291 es de un solo canal, mientras que el 4292 está diseñado para medición de dos canales. Las salidas de tensión del convertidor bicanal son A y B, (A+B)/2 o, bajo pedido, (A−B)/2.

APLICACIONES

• sensores lineales de posición de alta precisión y estabilidad
• medición de curvas de deformación de materiales en máquinas de ensayo de tracción
• medición y monitorización de vibraciones
• medición de deformaciones a altas temperaturas y en entornos exigentes
• dinamómetros, viscosímetros, medición de presión
• robótica, automatización, máquinas herramienta
• sismografía, medición de vibraciones del terreno
